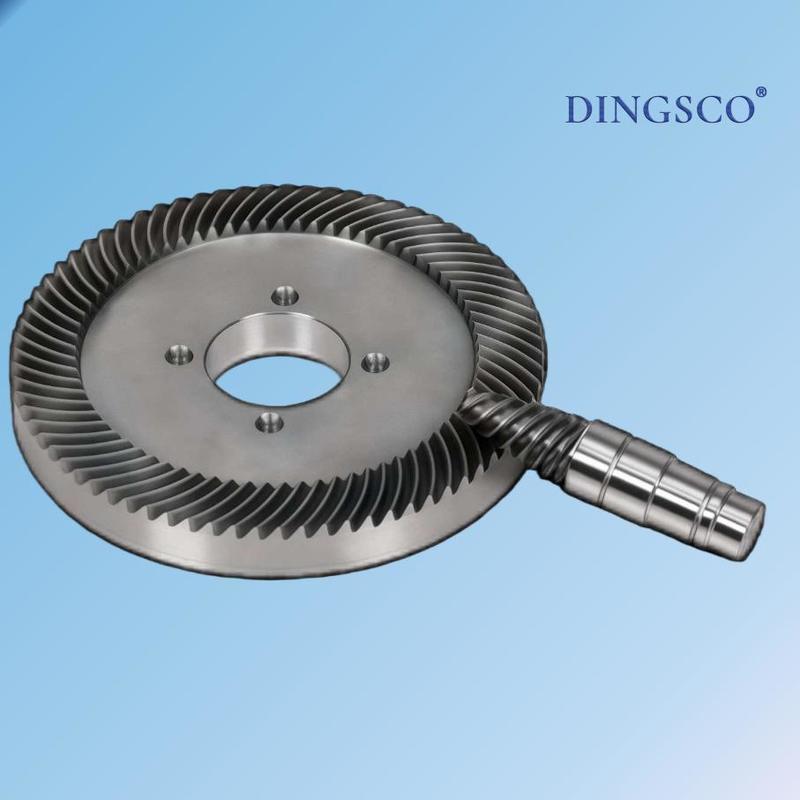

Υποειδές εργαλείο άλεσης υψηλής αναλογίας μείωσης για βιομηχανικά κιβώτια ταχυτήτων ακριβείας

Υποειδές εργαλείο άλεσης υψηλής αναλογίας μείωσης για βιομηχανικά κιβώτια ταχυτήτων ακριβείας

Τα υποειδή γρανάζια υψηλής αναλογίας μείωσης είναι γρανάζια υψηλής αναλογίας διασταυρωμένου άξονα που κατασκευάζονται μέσω μιας διαδικασίας γρανάζιας ακριβείας.Ο σχεδιασμός τους συνδυάζει τα χαρακτηριστικά της εκτόξευσης των υποειδών γρανάζων με την συμπαγή των κινητήρων σκουληκιών, καθιστώντας τους κατάλληλους για σενάρια μεταφοράς υψηλής ακρίβειας και υψηλού φορτίου.

Διαρθρωτικά χαρακτηριστικά

ΗΥποειδή εργαλείαχαρακτηρίζεται απόΆξονες μη διασταυρούμενοι και μετατοπισμένοι, δημιουργώντας μια μοναδική χωρική γεωμετρία που επεκτείνει την γραμμή επαφής και αυξάνει τον αριθμό των ζευγαριών ματιών δοντιών κατά τη διάρκεια της λειτουργίας.
Η διακριτική αυτή δομή επιτρέπειπιο ομαλή μετάδοση ροπής και μεγαλύτερη χωρητικότητα φορτίου.
Μετά.Στρίψιμο ακριβείας, η επιφάνεια του δοντιού επιτυγχάνειεξαιρετική ακρίβεια, υψηλή ομαλότητα και ελάχιστο σφάλμα προφίλ, εξασφαλίζοντας εξαιρετικές επιδόσεις και αντοχή.

Πλεονεκτήματα απόδοσης

• Υψηλός λόγος μείωσης:
  Το ελαστικό είναι ικανό να επιτύχει μεγάλη αναλογία μεταφοράς μέσα σε μια συμπαγή δομή, ανταποκρίνεται στις απαιτητικές απαιτήσεις των εφαρμογών που απαιτούνυψηλή ροπή και χαμηλή ταχύτητα, μειώνοντας αποτελεσματικά την ταχύτητα περιστροφής αυξάνοντας παράλληλα την ισχύ ροπής.

• Αδιάλειπτη και χαμηλής θορύβου μετάδοση:
  Εξαιτίας των βελτιστοποιημένων χαρακτηριστικών των πλέγματων, το υποειδές κιβώτιο λειτουργεί μεελάχιστη επίθεση και δονήσεις, διασφαλίζονταςσταθερή παροχή ισχύος και χαμηλό θόρυβο, κατάλληλο για περιβάλλοντα με αυστηρά πρότυπα ελέγχου θορύβου.

• Εξαιρετική αντοχή:
  Το ειδικό γεωμετρικό σχεδιασμό σε συνδυασμό με την ακρίβεια της άλεσης βελτιώνει σημαντικά τόσοΔυνατότητα επαφής με την επιφάνεια των δοντιώνκαιΔυνατότητα κάμψης ρίζας, επιτρέποντας στο εργαλείο να λειτουργεί αξιόπιστα υπόβαρύ φορτίο και συνεχείς συνθήκες εργασίας.

  ---




  Πεδία εφαρμογής

  • Βιομηχανία αυτοκινήτων:
    Συχνά χρησιμοποιείται σε:Κύρια μειωτικά του οχήματος, ειδικά γιαΣυστήματα οδήγησης πίσω τροχών και τετρακίνητων τροχών, εξασφαλίζοντας ομαλή και αποτελεσματική μεταφορά ισχύος σε διαφορετικές συνθήκες οδικής κυκλοφορίας, ενώ παράλληλα βελτιώνει την άνεση οδήγησης.

  • Αεροδιαστημικός τομέας:
    Ασφαλήςσυστήματα μεταφοράς κινητήρων αεροσκαφών,μηχανισμοί ανάσυρσης του συστήματος προσγείωσης, και άλλα κρίσιμα συστήματα όπουαξιοπιστία και ακρίβειαΥπό ακραίες συνθήκες είναι πρωταρχικής σημασίας.

  • Βιομηχανική αυτοματοποίηση:
    Παρέχειακριβής και σταθερή μετάδοση κίνησηςγιαρομπότ και αυτοματοποιημένες γραμμές παραγωγής, που επιτρέπει ακριβή μείωση της ταχύτητας και έλεγχο θέσης.

  • Μέτρα ακριβείας:
    Χρησιμοποιείται σεΟπτικές συσκευές και ηλεκτρονικός εξοπλισμός μέτρησης, διασφαλίζονταςακρίβεια μέτρησηςκαιλειτουργία χωρίς δονήσειςμέσω μεταφοράς υψηλής ακρίβειας.

    ---




    Βασικές προδιαγραφές ∆υποειδής μηχανή τριβής υψηλής αναλογίας μείωσης

    Ποσοστό μείωσης	51 301
    Υλικό	20CrMnTi / 40Cr / 42CrMo
    Θερμική επεξεργασία	Καρβουρίσματος και σβήσματος (HRC 58 ̇62)
    Ακριβότητα του εργαλείου	DIN 6 / AGMA 11
    Τελεία επιφάνειας δοντιού	Ra ≤ 0,8 μm
    Δυνατότητα ροπής	Μέχρι 5000 N·m
    Αποτελεσματικότητα	≥ 94%
    Επίπεδο θορύβου	≤ 65 dB
