Συσκευή σπειροειδούς γρανάζας μεταφοράς με ακρίβεια δεξιάς γωνίας με καρμπουριάζ & σβήσιμο και βαθμό ακρίβειας ISO 5-6
  • Συσκευή σπειροειδούς γρανάζας μεταφοράς με ακρίβεια δεξιάς γωνίας με καρμπουριάζ & σβήσιμο και βαθμό ακρίβειας ISO 5-6
Συσκευή σπειροειδούς γρανάζας μεταφοράς με ακρίβεια δεξιάς γωνίας με καρμπουριάζ & σβήσιμο και βαθμό ακρίβειας ISO 5-6

Συσκευή σπειροειδούς γρανάζας μεταφοράς με ακρίβεια δεξιάς γωνίας με καρμπουριάζ & σβήσιμο και βαθμό ακρίβειας ISO 5-6

Τόπος καταγωγής Τσανγκσά, Κίνα
Μάρκα SJ, DH
Πιστοποίηση ISO 9001
Λεπτομέρειες προϊόντος
Εφαρμογή:
Μικροί μειώτες, συστήματα αυτοματισμού και μηχανήματα υψηλής απόδοσης.
Τύπος ταχύτητας:
Ζεύγος στροφών σπειροειδούς λοξοτομίας
Υλικό:
20CRMNTI, 17CRNIMO6, SCM420 ή CUSTOM CLALOY Steel
Κώδικας Hs:
848340
Κατεργασία με θερμοκρασία:
Ανθρακοποίηση & απόσβεση
Επιφανειακή σκληρότητα:
HRC58-62
Αντιγραφή:
≤ 6 arcmin
Αποδοτικότητα:
≥ 94%
Βαθμός ακρίβειας:
ISO 5-6
Επισημαίνω:

Βιομηχανικό εξοπλισμό μείωσης

,

Μηχανή μείωσης

,

Τεχνουργήματα βέβλου

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
Διαπραγματεύσιμα
Τιμή
Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες
Σύμφωνα με τα αιτήματα των πελατών
Χρόνος παράδοσης
(παραγγελία δείγματος) 7 ημέρες
Όροι πληρωμής
Τ/Τ
Δυνατότητα προσφοράς
Διαπραγματεύσιμα
Περιγραφή προϊόντος

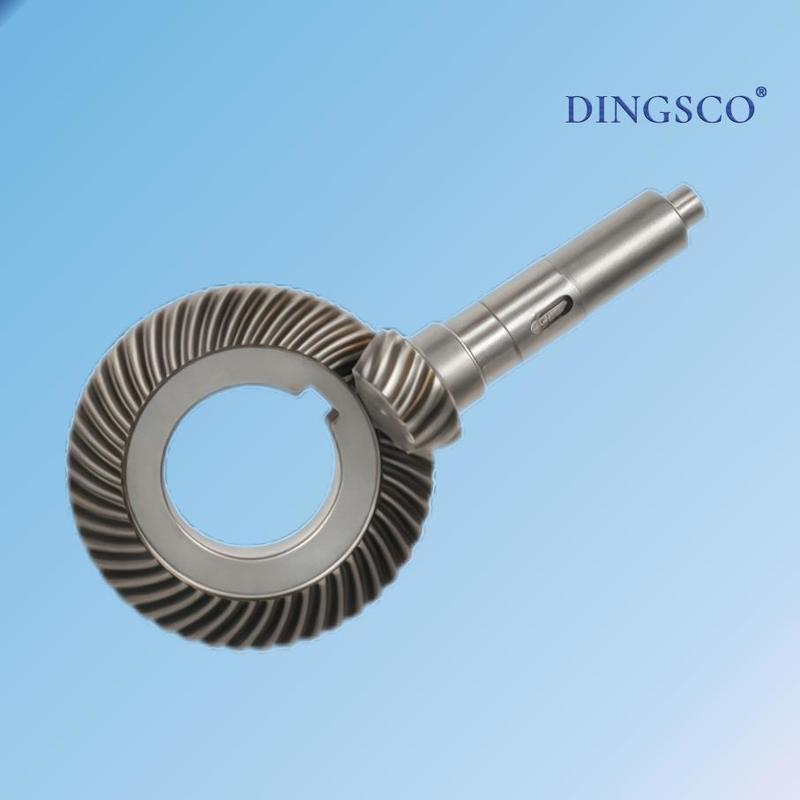

Σετ σπειροειδούς λοξοτομής για μετάδοση ακριβείας στη δεξιά γωνία
Οσετ σπειροειδών κωνικών γραναζιώνείναι ένα μηχανικό εξάρτημα μετάδοσης υψηλής ακρίβειας σχεδιασμένο να μεταφέρει κίνηση και ισχύ μεταξύ τεμνόμενων αξόνων, συνήθως σεΓωνία 90 μοιρών. Μεελικοειδής γεωμετρία δοντιών, αυτά τα γρανάζια προσφέρουν ομαλή, αθόρυβη και αποτελεσματική μετάδοση ισχύος—ιδανικά γιαμικρομειωτές, συστήματα αυτοματισμού και μηχανήματα υψηλής απόδοσης.
Δομή & Αρχή Εργασίας
Αυτό το ζεύγος εργαλείων αποτελείται από:
  • Bevel Pinion (μικρό γρανάζι)- συνδεδεμένο στον άξονα εισόδου, υπεύθυνος για την οδήγηση
  • Bevel Gear (μεγάλο γρανάζι)- τοποθετείται στον άξονα εξόδου, μεταδίδοντας κίνηση σε ορθή γωνία
Το σπειροειδές λοξότμητο σχέδιο επιτρέπειπροοδευτική εμπλοκή των δοντιών, ελαχιστοποιώντας το θόρυβο και τους κραδασμούς σε σύγκριση με τα ίσια κωνικά γρανάζια. Τα δόντια αλέθονται με ακρίβεια μετά από θερμική επεξεργασία για να διασφαλιστείεξαιρετική ακρίβεια επαφής, υψηλή χωρητικότητα φόρτωσης και μεγάλη διάρκεια ζωής.
Τεχνικές Προδιαγραφές
Τύπος γραναζιού Ζεύγος σπειροειδών κωνικών εργαλείων
Γωνία μετάδοσης 90° (προσαρμόσιμο 60°-120°)
Εύρος ενότητας m0,8 - m6
Ακρίβεια επιφάνειας δοντιού AGMA 10-12 / DIN 6
Σχέση μετάδοσης 1:1 έως 1:10
Υλικό 20CrMnTi, 17CrNiMo6, SCM420 ή προσαρμοσμένο κράμα χάλυβα
Κατεργασία με θερμοκρασία Ενυδάτωση και σβέση (επιφανειακή σκληρότητα HRC58-62)
Τρίξιμο δοντιών Γείωση ακριβείας για χαμηλό θόρυβο
Φινίρισμα επιφάνειας Ra ≤ 0,8 μm
Αντίδραση ≤ 6 λεπτά τόξου (τύπος ακριβείας)
Αποδοτικότητα ≥ 94%
Λάδωμα Συνθετικό λάδι κιβωτίου ταχυτήτων ή γράσο
Περιβάλλον Εφαρμογής -20°C ~ +120°C
Διαδικασία Παραγωγής
  1. Κοπή γραναζιών CNC- Τα προηγμένα κέντρα κοπής γραναζιών Gleason ή Klingelnberg εξασφαλίζουν τέλεια σπειροειδή γεωμετρία
  2. Κατεργασία με θερμοκρασία- Ανθρακούχο και σβησμένο για σκληρότητα επιφάνειας, διατηρώντας παράλληλα την σκληρότητα του πυρήνα
  3. Τρίψιμο εργαλείων- Η λείανση υψηλής ακρίβειας επιτυγχάνει χαμηλό θόρυβο και ελάχιστη αντίδραση
  4. Δυναμική Εξισορρόπηση- Εγγυάται ομαλή λειτουργία σε υψηλές ταχύτητες
  5. Επιθεώρηση & Δοκιμές- Κάθε εργαλείο υφίσταται εξάντληση, επαφή με δόντια και επαλήθευση ροπής πριν από την παράδοση

Ετικέτες:

ελικοειδής μειωτής κλίσης,

Ελικοειδής μειωτής ταχυτήτων,

Τεχνουργήματα για τη μείωση σπειροειδών
