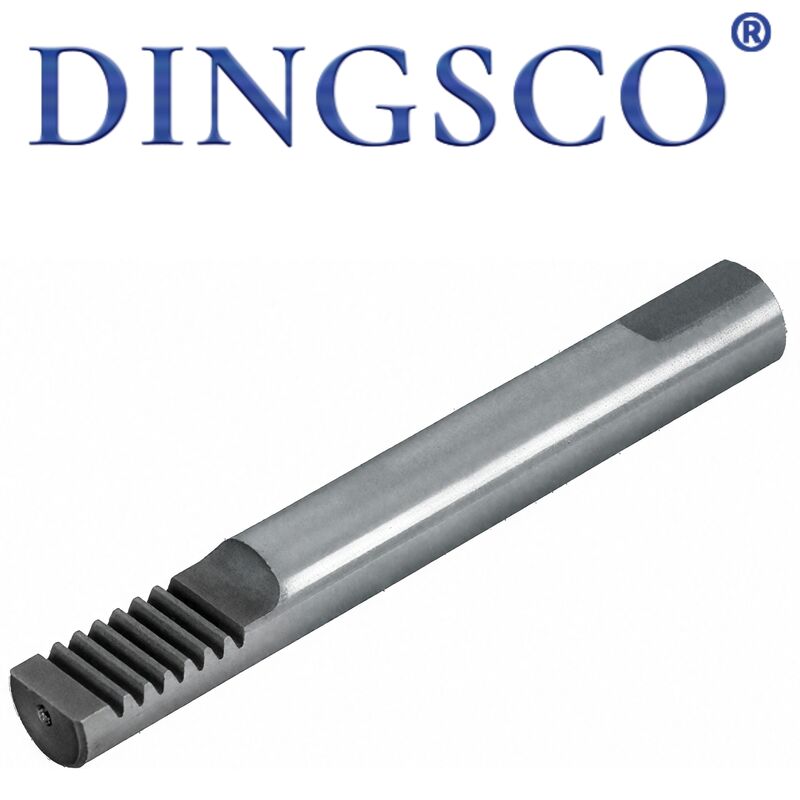

20CrMnTi Επαγωγικός σκληρυμένος άξονας πιρουνιού αλλαγής ταχυτήτων για κιβώτια χειροκίνητου κιβωτίου ταχυτήτων

20CrMnTi Επαγωγικός σκληρυμένος άξονας πιρουνιού αλλαγής ταχυτήτων για κιβώτια χειροκίνητου κιβωτίου ταχυτήτων

Ο άξονας του πιρουνιού αλλαγής ταχυτήτων είναι ένα βασικό μέρος μετάδοσης ακριβείας των χειροκίνητων κιβωτίων ταχυτήτων, που χρησιμοποιείται κυρίως για τον έλεγχο των πιρουνιών αλλαγής ταχυτήτων για αλλαγή ταχυτήτων, συμπεριλαμβανομένωνΆξονας πιρουνιού 1ης/2ης ταχύτητας, άξονας πιρουνιού 3ης/4ης ταχύτητας, άξονας πιρουνιού όπισθεν και άξονας πιρουνιού αυτοκλειδώματος. Κατασκευασμένο από υψηλής ποιότητας κράμα δομικού χάλυβα, όπως π.χ45# χάλυβας, 40Cr και 20CrMnTi, επεξεργασμένο με τόρνευση ακριβείας, φρεζάρισμα, επαγωγική σκλήρυνση και λείανση, διαθέτειυψηλή αντοχή, υψηλή σκληρότητα, αντοχή στη φθορά και κρούση, υψηλή ακρίβεια διαστάσεων, χαμηλή παραμόρφωση και ακριβές αυτοκλείδωμα. Συνδυάζεται με πιρούνια αλλαγής ταχυτήτων, συγχρονιστές, πείρους τοποθέτησης και ελατήρια, αντιλαμβάνεταιομαλή αλλαγή ταχυτήτων, αυτοκλείδωμα ταχυτήτων, άλμα κατά της ταχύτητας και απεμπλοκή αντίστροφης ταχύτητας. Χρησιμοποιείται ευρέως σε χειροκίνητα κιβώτια ταχυτήτων επιβατικών οχημάτων, επαγγελματικών οχημάτων και μηχανημάτων κατασκευής, είναι ένα κρίσιμο εξάρτημα που εξασφαλίζει επιδόσεις αλλαγής ταχυτήτων και ασφάλεια οδήγησης.

Χαρακτηριστικά προϊόντος

• Υψηλή σκληρότητα & αντοχή στη φθορά: Επαγωγικά σκληρυμένα αυλάκια τοποθέτησης και συρόμενες επιφάνειες με σκληρότητα HRC52‑60, ανθεκτικά στη φθορά και το μπλοκάρισμα υπό μακροχρόνια παλινδρομική κίνηση.
• Ακριβής αυτοασφαλιζόμενη δομή: Οι αυλακώσεις αυτοασφάλισης και αλληλομανδάλωσης υψηλής ακρίβειας παρέχουν καθαρές ταχύτητες και αποτρέπουν το άλμα ή την απεμπλοκή της ταχύτητας.
• Υψηλή ακρίβεια διαστάσεων: Ο αυστηρός έλεγχος της διαμέτρου του άξονα, της απόστασης των αυλακώσεων, του παραλληλισμού και της ομοκεντρικότητας εξασφαλίζει ακριβή διαδρομή αλλαγής και χωρίς χαλαρότητα.
• Αντοχή σε κρούση & κόπωση: Η συνολική σκλήρυνση απόσβεσης παρέχει καλή σκληρότητα έναντι συχνών κρουσμάτων μετατόπισης χωρίς θραύση ή παραμόρφωση.
• Ομαλή επιφάνεια χαμηλής τριβής: Τα γεμιστήρια ακριβείας με επεξεργασία κατά της σκουριάς μειώνουν την αντίσταση ολίσθησης για ομαλή, ελαφριά αίσθηση μετατόπισης.
• Τυποποιημένη καθολική δομή: Συμβατό με τα κύρια κιβώτια ταχυτήτων MT με ισχυρή εναλλαξιμότητα για εύκολη αντικατάσταση συντήρησης.
• Αντοχή στη διάβρωση και στις υψηλές θερμοκρασίες: Σταθερό σε συνθήκες λιπαντικού κιβωτίου ταχυτήτων και σε υψηλές θερμοκρασίες, ανθεκτικό στη σκουριά και την παραμόρφωση.
• Πλήρεις προδιαγραφές: Ταιριάζει σε κιβώτια ταχυτήτων για μίνι αυτοκίνητα, επιβατικά αυτοκίνητα, φορτηγά, γεωργικά μηχανήματα και μηχανήματα κατασκευής.

Πίνακας τεχνικών παραμέτρων

Κύριες Εφαρμογές

• Άξονες πιρουνιού ελέγχου αλλαγής ταχυτήτων για ταχύτητες 1-2, 3-4, 5 και όπισθεν χειροκίνητων κιβωτίων ταχυτήτων.
• Βασικά μέρη μηχανισμών αυτοασφάλισης και ασφάλισης για το κλείδωμα των ταχυτήτων και την αποτροπή αλλαγών.
• Συστήματα αλλαγής ταχυτήτων MT κιβωτίων ταχυτήτων για επιβατικά οχήματα (σεντάν, SUV).
• Εξαρτήματα μετάδοσης για επαγγελματικά οχήματα: φορτηγά, λεωφορεία και φορτηγά.
• Χειροκίνητα κιβώτια ταχυτήτων για μηχανήματα κατασκευής, γεωργικά μηχανήματα, περονοφόρα και τρίκυκλα.
• Ανταλλακτικά και OEM για συντήρηση κιβωτίου ταχυτήτων.
• Μηχανισμοί χειροκίνητης αλλαγής ταχυτήτων για οχήματα νέας ενέργειας χαμηλής ταχύτητας και ειδικά οχήματα.

Πλεονεκτήματα προϊόντος

• Σταθερά γρανάζια χωρίς άλματα: Οι αυτοασφαλιζόμενες αυλακώσεις υψηλής ακρίβειας εξασφαλίζουν σφιχτή εφαρμογή της μπάλας για αποφυγή απεμπλοκής.
• Ομαλή αίσθηση αλλαγής ταχυτήτων: Η επιφάνεια του άξονα γείωσης ακριβείας μειώνει την τριβή για ελαφριά, χωρίς εμπλοκή μετατόπιση.
• Μεγάλη διάρκεια ζωής ανθεκτική στη φθορά: Η σκληρυμένη επιφάνεια αντιστέκεται στη διάβρωση του λαδιού κιβωτίου ταχυτήτων, παρατείνοντας τη διάρκεια ζωής κατά 2-3 φορές.
• Υψηλή αντοχή και αντοχή σε θραύση: Ο κραματοποιημένος χάλυβας + η συνολική σκλήρυνση αποτρέπει την κάμψη ή το σπάσιμο κάτω από μεγάλο φορτίο και κρούση.
• Υψηλή ακρίβεια χωρίς απόκλιση: Ο αυστηρός έλεγχος της ομοκεντρικότητας και του παραλληλισμού εξασφαλίζει ακριβή διαδρομή αλλαγής ταχυτήτων.
• Ισχυρή ευελιξία: Συμβατό με πάνω από το 95% των κιβωτίων ταχυτήτων MT για εύκολη αντικατάσταση.
• Οικονομικά: Οι επιλογές διαβαθμισμένων υλικών πληρούν τις απαιτήσεις απόδοσης-κόστους για διάφορα οχήματα.
• Ποιότητα OEM: Πανομοιότυπες διαστάσεις, σκληρότητα και θέσεις αυλακώσεων με εξαρτήματα OEM για άμεση αντικατάσταση.

Διαδικασία Παραγωγής

• Επιθεώρηση πρώτων υλών: Δοκιμή ανίχνευσης ελαττωμάτων, σκληρότητας και σύνθεσης για 45#/40Cr/20CrMnTi.
• Κοπή: Κοπή και αφαίρεση γρεζιών από χάλυβα σταθερού μήκους.
• Τραχιά στροφή: CNC τραχιά στροφή εξωτερικού κύκλου, σκαλοπατιών και ακραίων όψεων.
• Φρέζα με αυλάκι: Φρέζα αυλακώσεων αυτοασφάλισης, ασφάλισης και σύσφιξης περόνης.
• Συνολική σκλήρυνση απόσβεσης: Θερμοκρασία σε HRC28‑35 για βελτιωμένη σκληρότητα.
• Επαγωγική σκλήρυνση: Τοπική σκλήρυνση συρόμενων επιφανειών και αυλακώσεων σε HRC52‑60.
• Τρίψιμο ακριβείας: Τρίψιμο OD για την τήρηση των προτύπων ομοκεντρικότητας και τραχύτητας.
• Λοξοτομή και αφαίρεση γρεζιών: Τερματίστε τη λοξοτομή για να αποφύγετε τις γρατσουνιές της συναρμολόγησης.
• Επεξεργασία επιφάνειας: Μαύρισμα/φωσφορικό + αντισκωριακό λάδι για αντοχή στη διάβρωση.
• Πλήρης επιθεώρηση & αποθήκευση: Εκτενής έλεγχος διαστάσεων, σκληρότητας, ακρίβειας και ευθύτητας αυλακώσεων πριν από τη συσκευασία.
