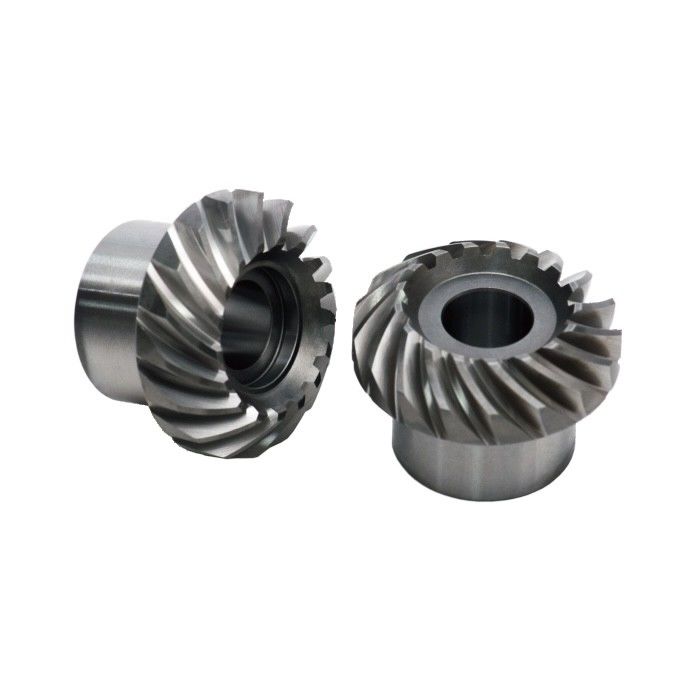

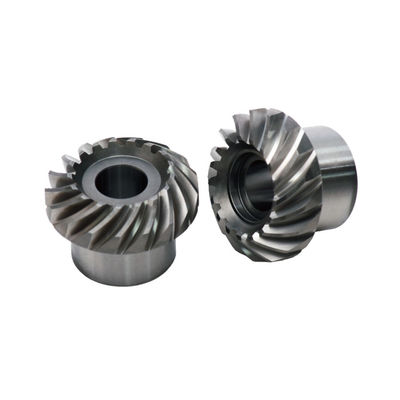

Ένα σπειροειδές κεκλιμένο εργαλείο είναι ένας τύπος κεκλιμένου εργαλείου που έχει καμπυλωμένα δόντια κομμένα σε σπειροειδές μοτίβο γύρω από το πρόσωπο του εργαλείου.Αυτά τα γρανάζια χρησιμοποιούνται για τη μετάδοση ισχύος και κίνησης μεταξύ μη παράλληλων αξόνων διασταύρωσης.
Τα χαρακτηριστικά του προϊόντος των σπειροειδών κωνικών γρανάζων είναι:
1Το σχήμα των δοντιών: Οι σπειροειδείς στρογγυλοειδείς γρανάζες έχουν καμπυλωμένα δόντια που κόβονται σε σπειροειδές σχήμα.Τα δόντια είναι επίσης κομβικά., το οποίο βοηθά στην ομοιόμορφη κατανομή του φορτίου σε όλη την επιφάνεια της ταχύτητας.
2Αξιακή ώθηση: Οι σπειροειδείς στρογγυλοειδείς γρανάζες παράγουν άξια ώθηση λόγω της γωνίας έλικας των δοντιών.Αυτή η αξιωτική ώθηση μπορεί να διαχειριστείται με τη χρήση ρουλεάντων ώθησης ή με το σχεδιασμό ενός συστήματος ταχυτήτων για την αντιμετώπιση της ώθησης.
3. Υψηλή αντοχή φορτίου: Οι σπειροειδείς στρογγυλοειδείς γρανάζες έχουν υψηλή αντοχή φορτίου λόγω της μεγαλύτερης περιοχής επαφής τους σε σύγκριση με τις ευθείες στρογγυλοειδείς γρανάζες.Η ελικοειδής σχεδίαση δοντιών επιτρέπει μεγαλύτερη δέσμευση δοντιών, με αποτέλεσμα βελτιωμένη κατανομή φορτίου και μεγαλύτερη ικανότητα μεταφοράς ροπής.
4. Αποτελεσματικότητα: Η ελικοειδής δομή των δοντιών αυτών των γρανάζων αυξάνει τη συνολική αποτελεσματικότητα του συστήματος γρανάζων.βελτίωση της αποτελεσματικότητας της μετάδοσης.
5Ο θόρυβος και οι δονήσεις: Σε σύγκριση με τα ευθεία κωνικά γρανάζια, τα σπειροειδή κωνικά γρανάζια παράγουν λιγότερο θόρυβο και δονήσεις.με αποτέλεσμα πιο ήσυχη λειτουργία.
Χαρακτηριστικά επεξεργασίας:
1. DH κατασκευή ακριβείας: τα σπειροειδή κεκλιμένα γρανάζια απαιτούν ακριβείς διαδικασίες κατασκευής λόγω της περίπλοκης γεωμετρίας των δοντιών τους.Μηχανές για την παραγωγή ηλεκτρικής ενέργειαςΗ ακρίβεια της διαδικασίας κοπής επηρεάζει άμεσα τις επιδόσεις και την αντοχή του εργαλείου.
2. Στρίβωση γρανάζων: Μετά την αρχική διαδικασία κοπής, οι σπειροειδείς στρογγυλοειδείς γρανάζες συχνά πρέπει να σχιστούν. Η στρίβωση βοηθά στη βελτίωση της επιφάνειας των δοντιών των γρανάζων, της ακρίβειας και της επαφής δοντιών με δόντια.Διασφάλιση της ορθής διασύνδεσης των γρανάζων για τη μείωση του θορύβου και των δονήσεων κατά τη λειτουργία.
3Θερμική επεξεργασία: Η θερμική επεξεργασία είναι ένα ουσιαστικό βήμα στην επεξεργασία σπειροειδών κωνικών γρανάζων.Περιλαμβάνει τη θέρμανση του εργαλείου σε μια συγκεκριμένη θερμοκρασία και στη συνέχεια την εξάπλωσή του για να επιτευχθεί η απαιτούμενη σκληρότητα και αντοχήΗ θερμική επεξεργασία συμβάλλει στη βελτίωση της αντοχής των εργαλείων και της αντοχής στην φθορά.
4Ελέγχος και έλεγχος ποιότητας: Λόγω της κρίσιμης φύσης των σπειροειδών κεφαλικών γρανάζων, υιοθετούνται αυστηρές διαδικασίες ελέγχου και ελέγχου ποιότητας κατά τη διαδικασία κατασκευής τους.Για να εξασφαλιστεί η διαμετρική ακρίβεια και η συνέπεια του προφίλ των δοντιών των τροχών, χρησιμοποιούμε διάφορες μεθόδους μέτρησης, όπως τρισδιάστατες μηχανές μέτρησης συντεταγμένων (CMM).
Προηγμένος εξοπλισμός παραγωγής
Η DH διαθέτει πολλαπλές μηχανές αθροίσματος σπειροειδών γρανάζων CNC 7 άξων 5 συνδέσεων και μηχανές αθροίσματος γρανάζων που μπορούν να επεξεργαστούν υποειδή και εγκάρσιες ζεύξεις δοντιών υψηλής αναλογίας μείωσης.
Προηγμένος εξοπλισμός δοκιμών
Χρησιμοποιεί ένα κέντρο μέτρησης με υψηλή ακρίβεια για την πλήρη ανίχνευση της ακρίβειας του διαχωρισμού του κιβωτίου, την ανίχνευση σφαλμάτων προφίλ δοντιών και την αντίστροφη διόρθωση σφαλμάτων προφίλ δοντιών.
Επαγγελματικό λογισμικό
Το εργοστάσιό μας έχει ένα πλήρες σύνολο λογισμικού για να συνειδητοποιήσει την ψηφιακή κατασκευή κλειστού βρόχου των σπειροειδών κεφαλικών γρανάζων, λειτουργίες όπως σχεδιασμός γρανάζων, υπολογισμός αντοχής, ανάλυση επαφής, υπολογισμός εργαλείων,Επιστροφή σφάλματος προφίλ δοντιούΟι μέθοδοι επεξεργασίας περιλαμβάνουν πέντε εργαλεία επεξεργασία (fixed setting) & G-plete του χεριού, σπειροειδής σχήμα κλίση (SFT) μέθοδος & hypoid σχήμα κλίση (HFT) μέθοδος του Cycloid equidep, κλπ.
