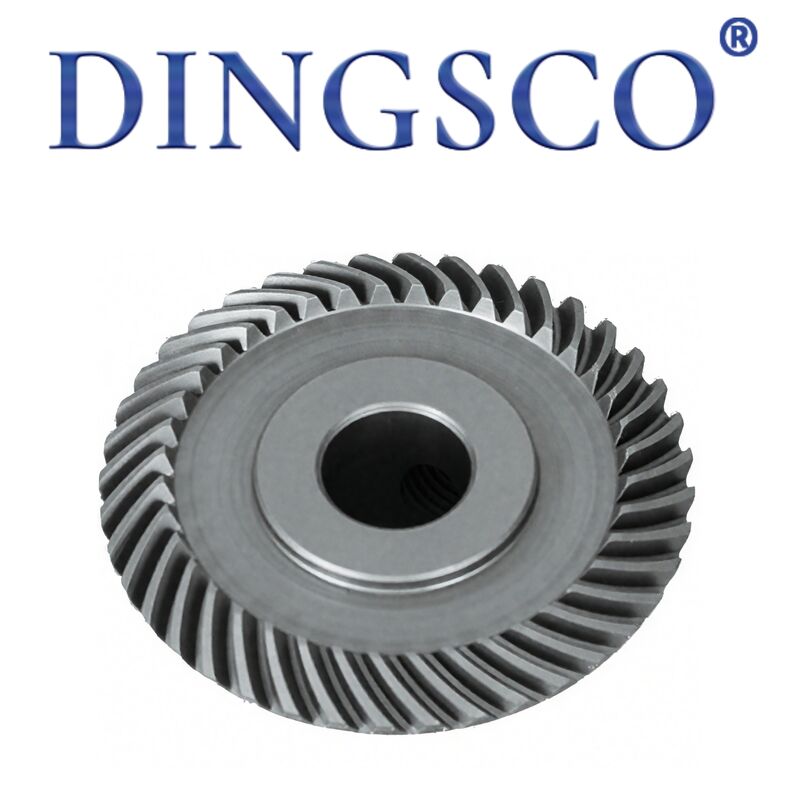

Γρανάζια μηχανής ραψίματος υψηλής ακρίβειας 20CrMnTi με υψηλή σκληρότητα επιφάνειας για μηχανές ραψίματος
Τα γρανάζια μηχανών ραψίματος με σύνθετη τροφοδοσία και κλείδωμα είναι βασικά γρανάζια μετάδοσης ακριβείας ειδικά σχεδιασμένα για μηχανές κλειδώματος με τριπλή σύγχρονη σύνθετη τροφοδοσία. Κατασκευασμένα από κράμα υψηλής αντοχής και αντοχής στη φθορά μέσω μηχανικής κατεργασίας ακριβείας μικρής ενότητας, θερμικής επεξεργασίας υψηλής ακρίβειας και λείανσης γραναζιών, χρησιμοποιούνται κυρίως για την κατανομή ισχύος και την σύγχρονη κίνηση της κίνησης του κύριου άξονα, της άνω & κάτω σύνθετης τροφοδοσίας, της ταλάντωσης της βάσης του νήματος, του μηχανισμού τάνυσης νήματος και του μηχανισμού κοπής νήματος. Διαθέτοντας ακριβή μετάδοση, καλό συγχρονισμό, αντοχή σε κρούσεις, χαμηλό θόρυβο και μεγάλη διάρκεια ζωής, χρησιμοποιούνται ευρέως σε βαριές ραπτικές εργασίες όπως χοντρά υλικά, καναπέδες, δέρμα, αποσκευές και εσωτερικά αυτοκινήτων, λειτουργώντας ως βασικά εξαρτήματα για την εξασφάλιση ομοιόμορφων βελονιών και σταθερής τροφοδοσίας.
Χαρακτηριστικά Προϊόντος
- Μικρή ενότητα, υψηλή ακρίβεια και ισχυρός συγχρονισμός μετάδοσης για να διασφαλίζεται συνεπής άνω και κάτω τροφοδοσία.
- Ανθεκτικό σε κρούσεις και κόπωση, κατάλληλο για βαριές ραπτικές εργασίες χοντρών υλικών, πολυεπίπεδων υλικών και δέρματος.
- Υψηλή σκληρότητα επιφάνειας δοντιών και καλή αντοχή στη φθορά, δεν φθείρεται εύκολα κατά τη μακροχρόνια λειτουργία υψηλής ταχύτητας.
- Ομαλή λειτουργία, χαμηλή δόνηση και χαμηλός θόρυβος, βελτιώνοντας τη συνεχή σταθερότητα εργασίας.
- Μικρή παραμόρφωση θερμικής επεξεργασίας, υψηλή διαστατική συνέπεια και ισχυρή εναλλαξιμότητα συναρμολόγησης.
- Συμπαγής δομή, κατάλληλη για στενούς χώρους κεφαλών μηχανών ραψίματος με σύνθετη τροφοδοσία.
- Ακριβής σύνδεση με μηχανισμούς κοπής νήματος, ραφής προς τα πίσω και ανύψωσης ποδιού πρέσας με σύγχρονες ενέργειες.
Πίνακας Τεχνικών Παραμέτρων
| Ενότητα |
0.4 ~ 1.5 |
| Αριθμός Δοντιών |
10 ~ 60 |
| Βαθμός Ακρίβειας |
ISO 17485 Βαθμός 5 ~ 7 |
| Υλικό |
20CrMnTi,20CrMo,40Cr,SUM24L |
| Θερμική Επεξεργασία |
Εναρμόνιση & σκλήρυνση + σκλήρυνση σε χαμηλή θερμοκρασία |
| Σκληρότητα Επιφάνειας |
HRC 55 ~ 62 |
| Μέγιστη Ταχύτητα |
≤ 5500 σ.α.λ. |
| Αποδοτικότητα Μετάδοσης |
≥ 96% |
| Θερμοκρασία Λειτουργίας |
-10°C ~ +70°C |
| Αντίδραση |
≤ 2–5 λεπτά τόξου |
Κύριες ΕφαρμογέςΚύρια γρανάζια κίνησης για μηχανές κλειδώματος με τριπλή σύγχρονη σύνθετη τροφοδοσία και βαριές μηχανές.Σετ γραναζιών για μηχανισμό σύνθετης τροφοδοσίας άνω & κάτω και ταλάντωση βάσης νήματος.
- Γρανάζια μετάδοσης για αυτοματοποιημένη κοπή νήματος, ραφή προς τα πίσω και μπάρρα με υπολογιστή.
- Εξοπλισμός ραψίματος για δέρμα, καναπέδες, στρώματα, αποσκευές και καθίσματα αυτοκινήτων.
- Βιομηχανικές μηχανές ραψίματος για καμβά, ύφασμα Oxford, ζώνες ασφαλείας και άλλα χοντρά υλικά.
- Αντικατάσταση και συντήρηση γραναζιών για εγχώριες & εισαγόμενες μηχανές σύνθετης τροφοδοσίας.
- Πλεονεκτήματα Προϊόντος
- Υψηλή ακρίβεια σύγχρονης μετάδοσης, συνεπής άνω και κάτω τροφοδοσία, χωρίς απόκλιση, χωρίς παραλειπόμενες βελονιές.
Βαριά χρήση και αντοχή σε κρούσεις, κατάλληλο για συνεχή ραφή πολυεπίπεδων χοντρών υλικών και δέρματος.
- Σταθερό σε υψηλές ταχύτητες έως 5500 σ.α.λ. με ομοιόμορφες και όμορφες βελονιές.
- Μεγάλη διάρκεια ζωής, μειώνοντας σημαντικά τον χρόνο διακοπής λειτουργίας και τη συχνότητα συντήρησης.
- Χαμηλός θόρυβος και χαμηλή δόνηση, βελτιώνοντας το περιβάλλον εργασίας του εργαστηρίου.
- Ισχυρή εναλλαξιμότητα, ταιριάζει με δημοφιλή μοντέλα όπως Brother, Jack, Zoje, Phoenix.
- Υποστήριξη προσαρμογής βάσει σχεδίων για τροποποίηση ειδικού εξοπλισμού βαριάς ραπτικής.
- Διαδικασία Παραγωγής
- Επιθεώρηση Πρώτης Ύλης → 2. Ψυχρή Σφυρηλάτηση / Κοπή Ακριβείας → 3. Κανονικοποίηση
CNC Λεπτή Τόρνευση → 5. Φρεζάρισμα / Κοπή → 6. Εναρμόνιση & Σκλήρυνση
- Σκλήρυνση σε Χαμηλή Θερμοκρασία → 8. Λείανση Οπής & Όψης → 9. Λείανση / Ξύρισμα Γραναζιών
- Αποξήλωση, Καθαρισμός & Αμμοβολή → 11. Επιθεώρηση Ακρίβειας, Σκληρότητας & Σύμπλεξης
- Επεξεργασία Αντισκωριακής Προστασίας & Συσκευασία σε Κενό
- Προφυλάξεις
- Απαγορεύεται αυστηρά η υπερφόρτωση ραψίματος εξαιρετικά χοντρών και εξαιρετικά σκληρών υλικών για την αποφυγή θραύσης και θραύσης γραναζιών.
Απαγορεύεται η λειτουργία χωρίς λάδι για την αποφυγή ταχείας φθοράς, διάβρωσης και αυξημένου θορύβου.
- Δεν επιτρέπεται η πρόσκρουση στην επιφάνεια των δοντιών κατά την εγκατάσταση για την αποφυγή παραμόρφωσης των δοντιών και αποτυχίας συγχρονισμού.
- Αποτρέψτε την είσοδο χνουδιού νήματος, υπολειμμάτων υφάσματος και σκόνης στο κιβώτιο ταχυτήτων για την αποφυγή φθοράς από τριβή.
- Ελέγξτε τη θερμοκρασία λειτουργίας εντός -10°C~70°C για την αποφυγή αποτυχίας λίπανσης λόγω υψηλής θερμοκρασίας.
- Διακόψτε αμέσως για συντήρηση εάν εμφανιστεί αφύσικος θόρυβος, τρέμουλο ή απόκλιση βελονιάς.
- Τα γρανάζια πρέπει να αντικαθίστανται σε ζεύγη όταν η φθορά υπερβαίνει το πρότυπο για να διασφαλιστεί η ακρίβεια συγχρονισμού.
- Διατηρήστε τον χώρο αποθήκευσης στεγνό και αεριζόμενο για την αποφυγή διάβρωσης που επηρεάζει την ακρίβεια μετάδοσης.
- Γιατί να μας επιλέξετε;
- Λείανση CNC 7 αξόνων: Ανοχές έως ±5μm για αθόρυβη, ανθεκτική λειτουργία.
Ισχυρή τεχνική εξειδίκευση: Επαγγελματίες διδακτορικού και μεταπτυχιακού επιπέδου στην τεχνολογία σπειροειδών κωνικών γραναζιών.
- Προσαρμοσμένος Σχεδιασμός: Λύσεις για υψηλή μείωση, υψηλή ταχύτητα, βαριά φορτία και χαμηλό θόρυβο και λιγότερα δόντια για τους χρήστες
- Αυστηρός Έλεγχος: 100% επιθεώρηση μέσω συστημάτων μετρήσεων Gleason.
