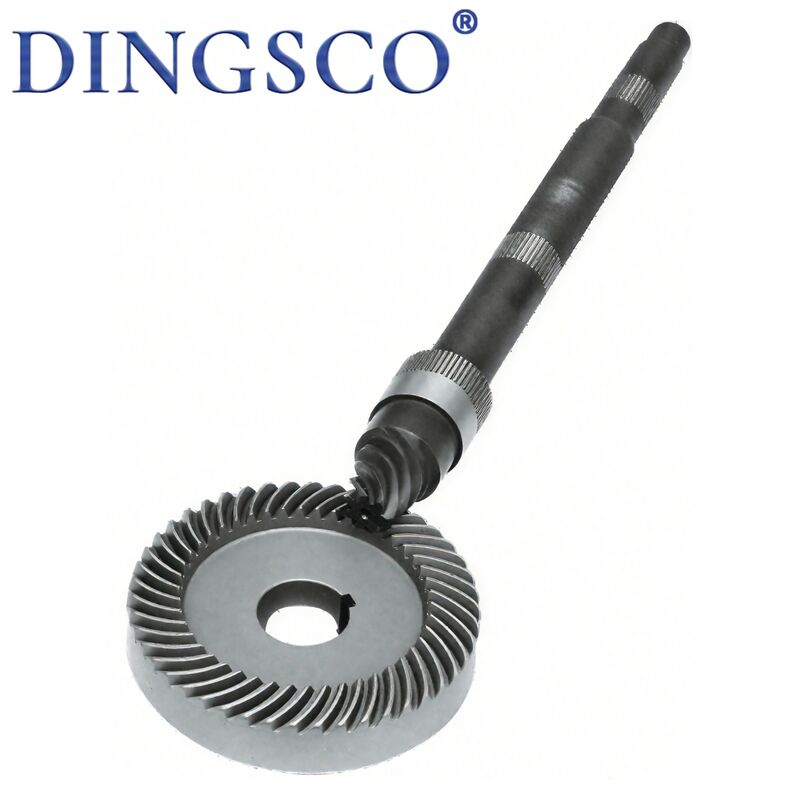

Εργαλείο μηχανής στίλβωσης 42CrMo αντοχής σε κρούση μεγάλης διάρκειας ζωής 180 στην Κίνα
180 γρανάζια μηχανής στίλβωσης είναι βασικά εξαρτήματα μετάδοσης γιαΜηχανές κάθετης/απλής στίλβωσης διαμέτρου 180mm, συμπεριλαμβανομένωναντιηλιακός, πλανητικός εξοπλισμός, εσωτερικός δακτύλιος, γρανάζι ατράκτου/ελικοειδής, μηχανισμός χρονισμού, συμβατό με YCP180, HY-180, YH2M8180 κ.λπ. Κατασκευασμένο από20CrMnTi/40Cr/42CrMoμεενανθράκωση/επαγωγική σκλήρυνση + λείανση ακριβείας, διαθέτουνυψηλή ροπή, αντοχή στην κρούση, αντοχή στη φθορά, χαμηλό θόρυβο, υψηλό παραλληλισμό και μεγάλη διάρκεια ζωής. Μεταδίδουν ισχύ γιαπεριστροφή δίσκου γυαλίσματος, περιστροφή/περιστροφή τεμαχίου εργασίας, ρύθμιση πίεσης, έλεγχος ταχύτητας μεταβλητής συχνότητας, καθορίζοντας άμεσαεπιπεδότητα, τραχύτητα Ra≤0,08μm, ομοιομορφία στίλβωσης, απόδοση ≥98,5%. Αποτελούν την «καρδιά μετάδοσης» για γυάλισμα ακριβείας οπτικού γυαλιού, ζαφείρι, κεραμικών, ημιαγωγών και μεταλλικών μερών.
Χαρακτηριστικά προϊόντος
- Υψηλή ροπή & βαριά αντοχή: Μονάδα 1,5–3,0 mm, παχύρρευστη ρίζα δοντιού, αντοχή50–200 N·mροπή, συμβατό με κύριο κινητήρα 11 kW.
- Ακριβής μετάδοση & επιπεδότητα: Ακρίβεια βαθμού ISO 6, επιφάνεια δοντιού Ra≤0,4μm,παραλληλισμός ≤0,008mm, ομοιόμορφο γυάλισμα του τεμαχίου εργασίας.
- Αντοχή στη φθορά και κρούση, μεγάλη διάρκεια ζωής: HRC 56–62 επιφάνεια δοντιού, βάθος θήκης 0,8–1,5 mm, διάρκεια ζωής≥8000 ώρες, προσαρμόζεται σε περιβάλλον πολτού/σκόνης.
- Χαμηλό θόρυβο & ομαλή λειτουργία: Ελικοειδές/πλανητικό πλέγμα, διάκενο 0,08–0,12 mm, θόρυβος≤68dB, χωρίς κραδασμούς σε υψηλή ταχύτητα.
- Συμβατό με VFD και σταθερή ταχύτητα: Προσαρμογή σε0–3000 σ.α.λμεταβλητή συχνότητα, ομαλή εμπρός/πίσω, χωρίς παράβλεψη/εμπλοκή.
- Πλανητική δομή και ακριβής λόγος: Σετ εργαλείων Sun+planet+ring, αναλογία3:1–10:1, ακριβής συγχρονισμός περιστροφής/περιστροφής.
- Αντοχή σε σκόνη/διάβρωση/λάδι: Μαύρισμα + αντισκωριακή επιμετάλλωση λαδιού/νικελίου, προσαρμογή σεπολτός με βάση το νερό, σκόνη, υγρασία.
- Ευρεία εναλλαξιμότητα και εύκολη συντήρηση: Ταιριάζει σε mainstream μοντέλα 180,άμεση αντικατάσταση, χωρίς επανασχεδιασμό, κοινό απόθεμα.
Πίνακας τεχνικών παραμέτρων
| Τύποι εργαλείων |
Sun Gear, Planet Gear, Ring Gear, Spindle Gear (Spur/Helical), Synchronous Gear |
| Κοινές Ενότητες |
1,5 / 2,0 / 2,5 / 3,0 χλστ |
| Εύρος καταμέτρησης δοντιών |
Sun Gear 18–30, Planet Gear 30–50, Ring Gear 80–120 |
| Σχέση μετάδοσης |
3:1 / 4:1 / 5:1 / 7:1 / 10:1 (Πλανητικό) |
| Γωνία Πίεσης |
20° (Τυπικό) |
| Πρωτογενή Υλικά |
20CrMnTi (Ενθρακωμένο), 40Cr (Σκληρυνόμενος Υψηλής Συχνότητας), 42CrMo (Βαρέων Καθηκόντων) |
| Σκληρότητα επιφάνειας δοντιού |
HRC 56–62 |
| Ωριαία ταχύτητα |
Άξονας ≤ 3000 rpm, Δίσκος στίλβωσης ≤ 120 rpm
Ονομαστική ροπή: 50–200 N·m (Ανάλογα με την αναλογία) |
| Αποδοτικότητα μετάδοσης |
≥ 93% (Λιπανόμενο) |
| Επιφανειακή τραχύτητα |
Ra ≤ 0,4 μm (Επιφάνεια δοντιού) |
Αρχή Εργασίας
- Είσοδος ισχύος: Ο κινητήρας κινεί το γρανάζι άξονα/ήλιου για μετάδοση ισχύος υψηλής ταχύτητας και χαμηλής ροπής.
- Πλανητική μείωση και ενίσχυση ροπής: Το Sun gear οδηγεί τα πλανητικά γρανάζια να περιστρέφονται και να περιστρέφονται γύρω από το γρανάζι, να μειώνουν την ταχύτητα 3–10 φορές, να ενισχύουν τη ροπή, να οδηγούν τον δίσκο γυαλίσματος σε χαμηλή ταχύτητα και υψηλή ροπή.
- Περιστροφή τεμαχίου εργασίας + περιστροφή: Τα πλανητικά γρανάζια οδηγούν τους φορείς τεμαχίων εργασίας για περιστροφή (με φορέα πλανητών) + περιστροφή (πλέγμα), ομοιόμορφο γυάλισμα σε όλες τις επιφάνειες.
- Σύγχρονη μετάδοση κίνησης σταθερού άξονα: Ελικοειδή γρανάζια ατράκτου κινούν τους άνω/κάτω άξονες/μηχανισμούς πίεσης, ελέγχουν συγχρόνως την πίεση και την ταχύτητα του δίσκου για να εξασφαλίσουν επιπεδότητα.
- Έλεγχος ταχύτητας VFD & εμπρός/όπισθεν: Τα γρανάζια προσαρμόζονται σε κινητήρες VFD για ομαλή ρύθμιση της ταχύτητας και λειτουργία αμφίδρομης κατεύθυνσης, κατάλληλα για τραχύ / φινίρισμα / εξαιρετικά λεπτό γυάλισμα.
- Ακριβής δικτύωση και τοποθέτηση: Τρίψιμο ακριβείας + ζεύγη περιτύλιξης, κεντρική ζώνη επαφής, ομοιόμορφη αντίδραση, χαμηλοί κραδασμοί και υψηλή επιπεδότητα.
Κύριες Εφαρμογές
- Γυάλισμα οπτικών εξαρτημάτων: σφαιρικοί/ασφαιρικοί φακοί 180mm, πρίσματα, παράθυρα από ζαφείρι.
- Ημιαγωγικά/σκληρά εύθραυστα υλικά: Γκοφρέτες πυριτίου, SiC, κεραμικά υποστρώματα, γυάλινες πλάκες κάλυψης.
- Γυάλισμα μεταλλικών καθρεφτών: Ανοξείδωτο ατσάλι, αλουμίνιο, αφαίρεση γρεζιών από χαλκό και φινίρισμα καθρέφτη.
- Μετάδοση επίπεδης μηχανής στίλβωσης: Σετ εργαλείων πλανητικού/ατράκτου για YCP180, HY-180, YH2M8180 κ.λπ.
- Planet wheel/carrier drive: Μηχανισμοί περιστροφής/περιστροφής του τεμαχίου εργασίας για στιλβωτές διπλής όψης, εξασφαλίζοντας ομοιομορφία.
- Σύστημα ελέγχου ταχύτητας VFD: Προσαρμογή σε κινητήρες VFD 0–3000 σ.α.λ., εναλλαγή ταχύτητας χονδρικής/τελικής ταχύτητας.
- Μηχανισμός ρύθμισης πίεσης: Τα γρανάζια οδηγούν εξαρτήματα ανύψωσης/πίεσης για ακριβή έλεγχο της πίεσης στίλβωσης.
- Αντικατάσταση παλιού εξοπλισμού: Αντικατάσταση σετ ταχυτήτων για 18B-9P, YH2M8180 κ.λπ.
Πλεονεκτήματα προϊόντος
- Υψηλή ροπή και βαριά αντοχή, χωρίς ανησυχίες για παχύ υλικό: Πλανητική δομή + παχύρρευστη ρίζα δοντιού, ροπή έως 200 N·m, συμβατό με κινητήρα 11 kW, χωρίς θρυμματισμό σε χοντρό γυαλί/κεραμικά.
- Ακριβής μετάδοση & κορυφαία επιπεδότητα: ISO Grade 6 + λείανση ακριβείας, επιπεδότητα ≤0,008mm, Ra≤0,08μm, ποιότητα στίλβωσης οπτικού βαθμού.
- Αντοχή στη φθορά & μεγάλη διάρκεια ζωής, χαμηλότερη συντήρηση: HRC 56–62 + βαθιά σκλήρυνση, διάρκεια ζωής ≥8000 ώρες, σταθερό σε περιβάλλοντα σκόνης/ιλύος.
- Χαμηλός θόρυβος & ομαλή λειτουργία, υψηλότερη απόδοση: Ελικοειδές + πλανητικό πλέγμα, θόρυβος ≤68dB, χαμηλοί κραδασμοί, απόδοση τεμαχίου ≥98,5%.
- Συμβατό με VFD & υποστήριξη πολλαπλών διεργασιών: ομαλός έλεγχος ταχύτητας 0–3000 σ.α.λ., ένα σετ ταχύτητας για τραχύ/φινίρισμα/πολύ λεπτό γυάλισμα.
- Πλανητικός συγχρονισμός & ομοιόμορφο γυάλισμα: Ακριβής συντονισμός περιστροφής+περιστροφής, κάλυψη πλήρους επιφάνειας, ομοιόμορφο πάχος.
- Αντοχή σε σκόνη/διάβρωση, ανοχή σε σκληρό περιβάλλον: Μαύρισμα/επινικελίωση, αντίσταση σε υδαρή ιλύ, σκόνη, υγρασία, χαμηλό ποσοστό αστοχίας.
- Πλήρης δυνατότητα εναλλαγής και εύκολη αντικατάσταση: Εφαρμόστε τα κύρια μοντέλα 180, αντικατάσταση σετ εργαλείων sun+planet+ring, δεν χρειάζεται επανασχεδιασμός.
Γιατί να μας επιλέξετε;
- Τρίψιμο CNC 7 αξόνων: Υιοθετούμε μηχανές λείανσης CNC 7 αξόνων υψηλής ακρίβειας, που κρατούν ανοχές τόσο σφιχτές όσο ±5μm, διασφαλίζοντας ότι τα γρανάζια λειτουργούν αθόρυβα, ομαλά και με εξαιρετική αντοχή.
- Ισχυρή τεχνική τεχνογνωσία:Η βασική μας ομάδα Ε&Α περιλαμβάνει επαγγελματίες διδακτορικούς και μεταπτυχιακούς που ειδικεύονται στην τεχνολογία σπειροειδών κωνικών γραναζιών, παρέχοντας ισχυρή τεχνική υποστήριξη για πολύπλοκα έργα.
- Αυστηρές δοκιμές και υψηλή ακρίβεια: Όλα τα γρανάζια υποβάλλονται σε 100% έλεγχο με τα συστήματα μετρολογίας Gleason. Μπορούμε να επιτύχουμε ακρίβεια βαθμού DIN 6 με αυστηρό έλεγχο του προφίλ των δοντιών και των σφαλμάτων κατεύθυνσης, διατηρώντας την ποιότητά μας στο κορυφαίο επίπεδο της βιομηχανίας.
- Υψηλή απόδοση μετάδοσης:Τα σχέδια ταχυτήτων μας υποστηρίζουν αναλογία μείωσης ενός σταδίου έως και 300:1, με την πραγματική απόδοση μετάδοσης να φτάνει πάνω από 95%, βελτιώνοντας σημαντικά τη χρήση ενέργειας.
- Εξαιρετική αντοχή και αποδοτικότητα κόστους:Τα εργαλεία μας προσφέρουν 40% χαμηλότερο κόστος κύκλου ζωής και ποσοστό αστοχίας κάτω από 0,5%, διασφαλίζοντας σταθερή μακροπρόθεσμη λειτουργία και μειωμένο κόστος συντήρησης.
- Γρήγορη απόκριση και σύντομος χρόνος παράδοσης:Με την υποστήριξη της ψηφιοποιημένης διαδικασίας παραγωγής μας, είμαστε σε θέση να συντομεύσουμε τον κύκλο παράδοσης σε 20 μόνο εργάσιμες ημέρες, βοηθώντας σας να επιταχύνετε την ανάπτυξη και την έναρξη του έργου.
- Δυνατότητα επαγγελματικής προσαρμοσμένης σχεδίασης: Παρέχουμε πλήρως προσαρμοσμένες λύσεις γραναζιών για εφαρμογές που απαιτούν προφίλ υψηλής μείωσης, υψηλής ταχύτητας, βαρέως φορτίου, χαμηλού θορύβου και ειδικά προφίλ μικρών δοντιών, με βάση τις πραγματικές συνθήκες εργασίας σας.
