Προσαρμοσμένη βιομηχανική 20CrMnTi Υποειδής περιστρεφόμενη πλατφόρμα τροχιάς υπερυψωμένη τοποθέτηση

Περιστροφικός εξοπλισμός πλατφόρμας 20CrMnTi υψηλής ακρίβειας εξαιρετικά υψηλής τοποθέτησης

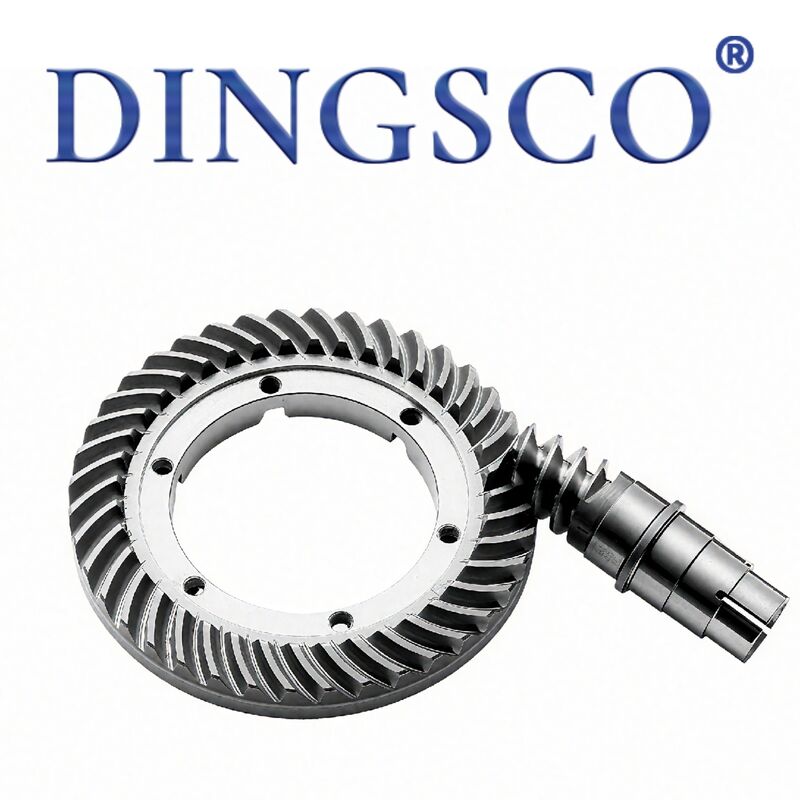

Περιστροφικά γρανάζια πλατφόρμας περιλαμβάνουνΚοίλη πλατφόρμα ακριβείας υποειδών/ελικοειδών σετ γραναζιών και γραναζιών περιστροφής (εσωτερικό/εξωτερικό δόντι). Αποτελούμενα από γρανάζι κίνησης και μεγάλο δακτυλιοειδές γρανάζι, αποτελούν βασικά εξαρτήματα μετάδοσης για κοίλο περιστροφικό μειωτήρα, πίνακα ευρετηρίου CNC και περιστροφική κίνηση. Βασικές πρώτες ύλες: 42CrMo, 20CrMnTi, 40Cr, φινίρισμα μέσω ενανθράκωσης/επαγωγικής σκλήρυνσης & λείανσης ακριβείας με οδοντωτό τροχό με βαθμό ακρίβειας ISO5~7. Ενισχύει τη ροπή εξόδου μέσω μείωσης του κιβωτίου ταχυτήτων, εξοπλισμένο με εγκάρσιο ρουλεμάν για στήριξη του φορτίου, πραγματοποιώντας ευρετηρίαση υψηλής ακρίβειας, συνεχή περιστροφή και σταθερή τοποθέτηση. Τύπος ακριβείας για αυτοματισμό, άρθρωση ρομπότ, 4ος άξονας CNC. δακτυλιοειδής εξοπλισμός βαρέως τύπου για μηχανήματα κατασκευής, ηλιακό ιχνηλάτη, βάση ραντάρ και ανυψωτικό εξοπλισμό.

Χαρακτηριστικά προϊόντος

• Υψηλή ακρίβεια & χαμηλή ανταπόκριση: Τρίψιμο γραναζιών, οπισθοδρόμηση 0,01~0,05 mm, ακρίβεια επανάληψης 3~30 τόξο, χωρίς ολίσθηση ρελαντί κατά την ευρετηρίαση.
• Υποειδές/ελικοειδές πλέγμα: Αναλογία διπλής επαφής σε σχέση με το γρανάζι, σταθερή μετάδοση, χαμηλό θόρυβο και ισχυρή αντίσταση υπερφόρτωσης.
• Ανθεκτικό στη φθορά υψηλής σκληρότητας: Επιφάνεια δοντιού HRC58~62 μετά τη σκλήρυνση, ιδιοσυγκρασία πυρήνα HRC28~38, κατά της κούρασης & κατά του σπασίματος των δοντιών.
• Πλήρεις επιλογές δομής: Εξωτερικός/εσωτερικός δακτύλιος & ταιριαστός πινιόν, υποστήριξη οριζόντιας/κάθετης/ανάποδης εγκατάστασης.
• Συμπαγής υψηλή ροπή: Μεγάλη αναλογία μείωσης ενός σταδίου, μικρή διάσταση με υψηλή ροπή εξόδου για εξοικονόμηση χώρου τοποθέτησης.
• Αντιδιαβρωτικό: Μαυριστικό/φωσφορικό φινίρισμα έναντι υγρού κοπής, σκόνης και υγρού περιβάλλοντος.
• Ισχυρή εναλλαξιμότητα: Τοποθετήστε την κοίλη πλατφόρμα HD/BPHB/DG και το τυπικό ρουλεμάν περιστροφής για εύκολη αντικατάσταση.
• Μεγάλη εξυπηρέτηση και χαμηλή συντήρηση: Σφραγισμένη λίπανση με γράσο με μεγάλο διάστημα συντήρησης.

Πίνακας τεχνικών παραμέτρων

Αρχή Εργασίας

• Υποειδική κοίλη πλατφόρμα ακριβείας: σερβοκινητήρας/βηματικός κινητήρας κινεί πινιόν εισόδου, εγκάρσιο πλέγμα 90° με μεγάλο υποειδές δακτυλιοειδές γρανάζι για μείωση σε ένα στάδιο και ενίσχυση ροπής. Ο δακτύλιος μαζί με το περιστρεφόμενο δίσκο και το σταυρωτό ρουλεμάν περιστρέφεται περιφερειακά για αυθαίρετη ευρετηρίαση ακριβείας.
• Γρανάζια δακτυλίου περιστροφής: Ο οδοντωτός τροχός κίνησης συνδέει το εσωτερικό/εξωτερικό δακτυλιοειδές γρανάζι, το γρανάζι περιστρέφεται και περπατά κατά μήκος του δοντιού του δακτυλίου για να οδηγήσει τη σχετική περιστροφή του εσωτερικού/εξωτερικού δακτυλίου περιστροφής. Εσωτερικό δόντι: εσωτερικός δακτύλιος με γρανάζια, εξωτερικός δακτύλιος περιστρεφόμενος. Εξωτερικό δόντι: εξωτερικός δακτύλιος με γρανάζι, εσωτερικός δακτύλιος σταθερός. ρουλεμάν περιστροφής φέρει αξονική, ακτινική και ροπή κλίσης.
• Αυτοκλείδωμα: Συνδυάζεται με σερβοφρένο/ατέρμονο γρανάζι, αυτοκλείδωμα γραναζιού μετά τη διακοπή για να αποφευχθεί η αντίστροφη περιστροφή και η πτώση φορτίου.

Εφαρμογή

• Αυτοματισμός ακριβείας: Κοίλος περιστροφικός μειωτήρας, CNC 4ος άξονας, πλάκα ευρετηρίου, πικάπ στερέωσης αυτοματισμού, περιστροφικό τραπέζι επιθεώρησης CCD, άξονας άρθρωσης ρομπότ.
• Ελαφριά βιομηχανία: Μηχανή συσκευασίας, μηχανή ετικετών, εκτυπωτής, περιστροφική ράβδος σήμανσης λέιζερ.
• Βαριά μηχανήματα: Εκσκαφέας, περιστρεφόμενος δίσκος γερανού, κίνηση γερανού φορτηγού, εξοπλισμός φόρτωσης λιμένων.
• Νέα ενέργεια: Ηλιακός εξοπλισμός παρακολούθησης, βάθρο ραντάρ, PTZ επιτήρησης βαρέως τύπου.
• Ανταλλακτικά ανταλλακτικών: Ανταλλακτικό OEM για πλατφόρμα της σειράς HD/BPHB & συντήρηση ρουλεμάν slew.

Φόντα

• Εξαιρετικά υψηλή τοποθέτηση: Δομή ρυθμιζόμενης λείανσης + οπισθοδρόμησης, ακρίβεια επανάληψης σε επίπεδο τόξου, ευρετηρίαση απείρως μεταβλητής γωνίας ανώτερη από τον δείκτη έκκεντρου.
• Φορτίο υψηλής ακαμψίας: Το ρουλεμάν εγκάρσιου κυλίνδρου βελτιώνει την αντιαναστροφική ικανότητα 10x έναντι του κοινού ρουλεμάν, άμεσο φορτίο χωρίς βοηθητικό στήριγμα.
• Άνεση κούφιας καλωδίωσης: Κεντρική διαμπερής οπή για δρομολόγηση καλωδίου/σωλήνων αέρα χωρίς περιέλιξη.
• Υψηλή απόδοση: 92%~96% απόδοση μετάδοσης για υποειδές/ελικοειδές γρανάζι, χαμηλή απώλεια ισχύος και χαμηλή άνοδος θερμοκρασίας.
• Τοποθέτηση πολλαπλών κατευθύνσεων: Οριζόντια/κάθετη/αντεστραμμένη/πλευρική τοποθέτηση για ευέλικτη διάταξη.
• Προσαρμόσιμο: Προσαρμοσμένη μονάδα, αριθμός δοντιού, αναλογία, εσωτερική/εξωτερική διάμετρος διαθέσιμη.
• Μεγάλη διάρκεια ζωής: κράμα χάλυβα + πλήρης θερμική επεξεργασία, ανθεκτικό στην τριβή για 3~8 χρόνια κανονική υπηρεσία.

Διαδικασία Παραγωγής

• Επιθεώρηση πρώτων υλών: Δοκιμή φάσματος & ανίχνευση ελαττωμάτων για χαλύβδινη ράβδο.
• Σφυρηλάτηση & τραχιά τόρνευση: Τυφή σφυρηλάτηση, τραχιά στροφή CNC για OD/ID & όψη αναφοράς.
• Κοπή οδοντωτών τροχών: Ελικοειδής λαβή για δόντι σπιρούνι/ελικοειδές, ειδικό μηχάνημα διαμόρφωσης υποειδών γραναζιών.
• Ξεφλούδισμα & λοξότμηση: Οδοντωτό άκρο & λοξότμηση για την εξάλειψη του μη φυσιολογικού θορύβου.
• Συνολική σκλήρυνση: Ογκώδης θερμοκρασία σε HRC28~38 για καλύτερη σκληρότητα.
• Σκληρότητα δοντιών: Ενανθράκωση για 20CrMnTi. επαγωγική σκλήρυνση για 42CrMo/40Cr έως HRC58~62.
• Τρίψιμο με γρανάζια ακριβείας: Σχηματίστε λείανση για να φτάσετε στην ακρίβεια ISO5~7 και την κατάλληλη αντίδραση.
• Φινίρισμα λείανσης: Τρίψιμο με διάτρηση και τελική όψη για έλεγχο της εξάντλησης και της ομοκεντρικότητας.
• Αντισκωριακή επεξεργασία: Μαύρισμα/φωσφοροποίηση + γράσο κατά της σκουριάς.
• Αντιστοίχιση δοκιμαστικής λειτουργίας: Δοκιμαστική συναρμολόγηση γραναζιού και δακτυλίου πριν από το τελικό QC και τη συσκευασία.

Γιατί να μας επιλέξετε;

• Τρίψιμο CNC 7 αξόνων: Υιοθετούμε μηχανές λείανσης CNC 7 αξόνων υψηλής ακρίβειας, που κρατούν ανοχές τόσο σφιχτές όσο ±5μm, διασφαλίζοντας ότι τα γρανάζια λειτουργούν αθόρυβα, ομαλά και με εξαιρετική αντοχή.
• Ισχυρή τεχνική τεχνογνωσία:Η βασική μας ομάδα Ε&Α περιλαμβάνει επαγγελματίες διδακτορικούς και μεταπτυχιακούς που ειδικεύονται στην τεχνολογία σπειροειδών κωνικών γραναζιών, παρέχοντας ισχυρή τεχνική υποστήριξη για πολύπλοκα έργα.
• Αυστηρές δοκιμές και υψηλή ακρίβεια: Όλα τα γρανάζια υποβάλλονται σε έλεγχο 100% με τα συστήματα μετρολογίας Gleason. Μπορούμε να επιτύχουμε ακρίβεια βαθμού DIN 6 με αυστηρό έλεγχο του προφίλ των δοντιών και των σφαλμάτων κατεύθυνσης, διατηρώντας την ποιότητά μας στο κορυφαίο επίπεδο της βιομηχανίας.
• Υψηλή απόδοση μετάδοσης:Τα σχέδια ταχυτήτων μας υποστηρίζουν αναλογία μείωσης ενός σταδίου έως και 300:1, με την πραγματική απόδοση μετάδοσης να φτάνει πάνω από 95%, βελτιώνοντας σημαντικά τη χρήση ενέργειας.
• Εξαιρετική αντοχή και αποδοτικότητα κόστους:Τα εργαλεία μας προσφέρουν 40% χαμηλότερο κόστος κύκλου ζωής και ποσοστό αστοχίας κάτω από 0,5%, διασφαλίζοντας σταθερή μακροπρόθεσμη λειτουργία και μειωμένο κόστος συντήρησης.
• Γρήγορη απόκριση και σύντομος χρόνος παράδοσης:Με την υποστήριξη της ψηφιοποιημένης διαδικασίας παραγωγής μας, είμαστε σε θέση να συντομεύσουμε τον κύκλο παράδοσης σε 20 μόνο εργάσιμες ημέρες, βοηθώντας σας να επιταχύνετε την ανάπτυξη και την έναρξη του έργου.
• Δυνατότητα επαγγελματικής προσαρμοσμένης σχεδίασης: Παρέχουμε πλήρως προσαρμοσμένες λύσεις γραναζιών για εφαρμογές που απαιτούν προφίλ υψηλής μείωσης, υψηλής ταχύτητας, βαρέως φορτίου, χαμηλού θορύβου και ειδικά προφίλ μικρών δοντιών, με βάση τις πραγματικές συνθήκες εργασίας σας.
