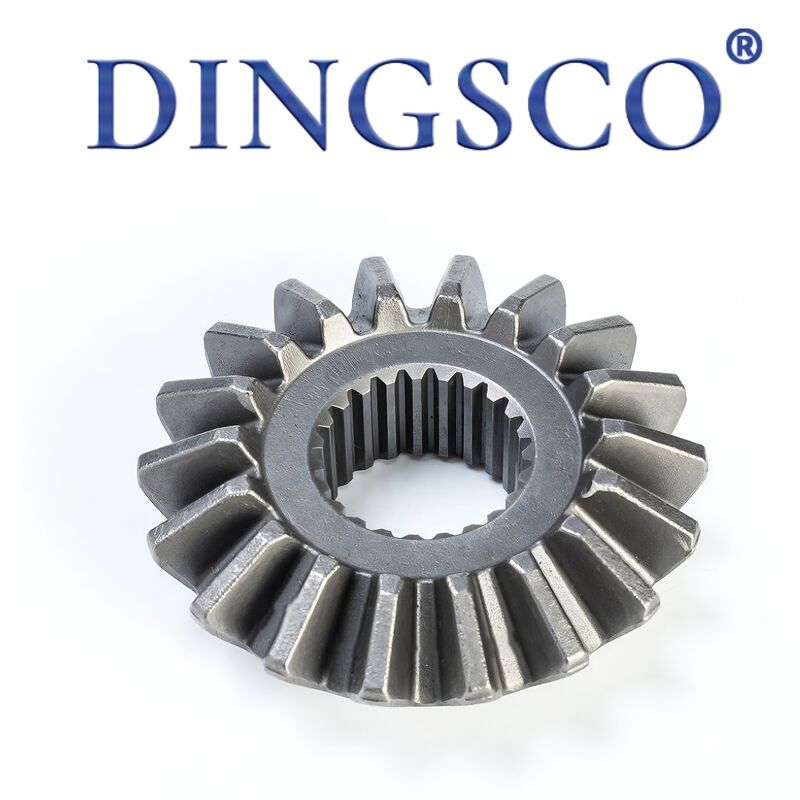

20CrMnTi Υψηλής Ακρίβειας HRC25~38 Εργαλείο ευθείας λοξοτομής για βιομηχανική μηχανή

20CrMnTi Υψηλής Ακρίβειας HRC25~38 Εργαλείο ευθείας λοξοτομής για βιομηχανική μηχανή

Το ίσιο κωνικό γρανάζι ονομάζεται επίσης ευθύγραμμο γρανάζι, ίχνος δοντιού παράλληλα με τη γραμμή παραγωγής κώνου βήματος, που εφαρμόζεται πάντα σε ζευγαρωμένο σετ. Μεταδίδει ροπή και περιστροφική ισχύ μεταξύ τεμνόμενων αξόνων (κανονική 90°, προσαρμοσμένη 0~180° προαιρετική). Κύριες πρώτες ύλες: 45# χάλυβας, 40Cr, 20CrMnTi, 42CrMo, τρεις επιλογές θερμικής επεξεργασίας: κανονικοποιημένη για οικονομία, επαγωγική σκλήρυνση για μεσαίο φορτίο, σκλήρυνση ενανθράκωσης για βαρύ φορτίο. βαθμός ακρίβειας ISO6~9 / JIS4~7, σχεδιασμός με βάσημονάδα μεγάλου επιπέδου. Χρησιμοποιείται ευρέως για μειωτήρα, γεωργικά μηχανήματα, μηχανή συσκευασίας, εργαλειομηχανές, μηχανήματα κατασκευής, αυτόματο διαφορικό και μονάδα διεύθυνσης αυτοματισμού, κατάλληλη για χαμηλή/μεσαία ταχύτητα με γραμμική ταχύτητα ≤5m/s, με απλή δομή, εύκολη κατεργασία και οικονομικά αποδοτική.

Χαρακτηριστικά προϊόντος

• υδραυλικό τιμόνι 90°: Πραγματοποιήστε την κατακόρυφη μετάδοση ισχύος εύκολα, δεν είναι διαθέσιμη για κυλινδρικό γρανάζι.
• Ίσιο προφίλ δοντιού: Μηδενική σπειροειδής γωνία, εύκολος υπολογισμός, μαζική παραγωγή από τυποποιημένη πλάνη/hobber κωνικών γραναζιών.
• Σταθερή αξονική ώθηση: Αξονική δύναμη αμετάβλητη με φορά περιστροφής, απλή διαμόρφωση ρουλεμάν & υψηλότερη ανοχή συναρμολόγησης.
• Σχέδιο διπλής σκληρότητας: Σκληρυμένο δόντι HRC52~62 για αντοχή στη φθορά, σκληρυμένο πυρήνα HRC25~38 για κατά της θραύσης.
• Επιλογή πολλαπλών οπών: Απλή οπή, οπή κλειδαριάς, οπή με κοχλία σταθεροποίησης με τυπική ανοχή H7.
• Υψηλή ανοχή συναρμολόγησης: Δεν είναι ευαίσθητο σε μικρές παραμορφώσεις άξονα, χωρίς εμπλοκή ή έκκεντρη φθορά από μικρό σφάλμα εγκατάστασης.
• Ανταγωνιστικό κόστος: 30% χαμηλότερο κόστος & μικρότερος χρόνος παράδοσης έναντι σπειροειδών κωνικών εργαλείων για μαζική παραγωγή.
• Προσαρμοσμένο αντισκωριακό φινίρισμα: Λάδι μαυρίσματος, φωσφοροποίησης, γαλβανισμού, αντισκωριακό για σκονισμένο και υγρό περιβάλλον.

Πίνακας τεχνικών παραμέτρων

Κύρια Εφαρμογή

• Μειωτής ορθής γωνίας: κιβώτιο ταχυτήτων διεύθυνσης 90° & μονάδα μείωσης.
• Γεωργικό μηχάνημα: Θεριζοαλωνιστική μηχανή, μεταμοσχευτής, σετ διεύθυνσης αναμίκτη τροφοδοσίας.
• Ελαφρύς αυτοματισμός: Συσκευαστής, ετικετογράφος, μεταφορέας, ανελκυστήρας δεξιάς γωνίας μετάδοσης κίνησης.
• Εργαλειομηχανή: Κουτί τροφοδοσίας τόρνου, κίνηση ατράκτου τρυπανιού, μικρό εξάρτημα διαχωριστικής κεφαλής.
• Κατασκευή & αυτοκίνητο: διαφορικό ελαφρού φορτηγού, μίνι εκσκαφέας, συγκρότημα διεύθυνσης γερανού φορτηγού.
• Μικρός εξοπλισμός: Ηλεκτρικό εργαλείο, μηχάνημα γυμναστικής, ενεργοποιητής βαλβίδας, ανταλλακτικό κοπής κήπου.
• Αντικατάσταση στο εξωτερικό: Ανταλλαγή ανταλλακτικών για στάνταρ εξοπλισμό KHK/MISUMI, ανταλλακτικά μετά την αγορά.

Πλεονεκτήματα προϊόντος

• Ευέλικτο σύστημα διεύθυνσης: Λύση χαμηλού κόστους για την τέμνουσα τροφοδοσία του άξονα, η συμπαγής διάταξη εξοικονομεί χώρο εγκατάστασης.
• Εύκολη κατασκευή: Επεξεργάζεται με κανονικό πλάνισμα λοξότμησης/πλάνη χωρίς ειδικό σπειροειδές μηχάνημα, γρήγορη παράδοση.
• Βολική συναρμολόγηση: Υψηλή ανοχή για μικρή μετατόπιση άξονα, εύκολη εγκατάσταση πεδίου χωρίς στερέωση ακριβείας.
• Οικονομικά: 55%~70% τιμή ισοδύναμου σπειροειδούς κωνικού εργαλείου, προφανές χαμηλό κόστος για μαζικές παραγγελίες.
• Εναλλαγή γενικής χρήσης: Η διάσταση ταιριάζει με το MISUMI/KHK για άμεση αντικατάσταση εισαγόμενων ανταλλακτικών.
• Χαμηλή συντήρηση: Απλή λίπανση με γράσο, αντικαταστήστε το ζευγαρωμένο σετ μόνο όταν αποτύχει.

Διαδικασία Παραγωγής

• Επιθεώρηση πρώτων υλών: Δοκιμή φάσματος & ανίχνευση ελαττωμάτων για την απόρριψη ελαττωματικού τεμαχίου χάλυβα.
• Κοπή & τραχιά στροφή: Κοπή ράβδου, τραχύ τόρνισμα CNC για κώνο, οπή & όψη αναφοράς.
• Κοπή γραναζιών: Ευθύγραμμη πλάνη λοξότμησης / Μηχάνημα πλάκας λοξότμησης CNC για σχηματισμό δοντιών.
• Φαλτσοκόπηση και αφαίρεση γρεζιών: Γρεζίνα από άκρο δοντιού και οπή για την εξάλειψη του μη φυσιολογικού θορύβου και των γρατσουνιών του άξονα.
• Συνολική σκλήρυνση: Ογκώδης θερμοκρασία για 45#/40Cr για βελτίωση της σκληρότητας του υποστρώματος έναντι θραύσης.
• Σκλήρυνση δοντιών: Επαγωγική σκλήρυνση για μεσαίο φορτίο. ενανθράκωση για ανταλλακτικά βαρέως φορτίου 20CrMnTi.
• Τρίψιμο ακριβείας: Τρίψιμο γραναζιών υψηλής ακρίβειας για ανταπόκριση ISO6~7 και ανοχή προφίλ δοντιού.
• Επεξεργασία διάτρησης: Διάνοιξη κλειδιού, μηχανική κατεργασία με τρύπα, λείανση οπών σε ανοχή H7.
• Αντιδιαβρωτικό φινίρισμα: Μαύρισμα/φωσφοροποίηση/γαλβανισμός + γράσο συντήρησης.
• Δοκιμαστική λειτουργία ζευγαριού: Δοκιμαστική κύλιση ζευγαρώματος, μοτίβο επαφής και επιθεώρηση ομαλότητας πριν από το τελικό QC και τη συσκευασία.

Γιατί να μας επιλέξετε;

• Τρίψιμο CNC 7 αξόνων: Υιοθετούμε μηχανές λείανσης CNC 7 αξόνων υψηλής ακρίβειας, που κρατούν ανοχές τόσο σφιχτές όσο ±5μm, διασφαλίζοντας ότι τα γρανάζια λειτουργούν αθόρυβα, ομαλά και με εξαιρετική αντοχή.
• Ισχυρή τεχνική τεχνογνωσία:Η βασική μας ομάδα Ε&Α περιλαμβάνει επαγγελματίες διδακτορικούς και μεταπτυχιακούς που ειδικεύονται στην τεχνολογία σπειροειδών κωνικών γραναζιών, παρέχοντας ισχυρή τεχνική υποστήριξη για πολύπλοκα έργα.
• Αυστηρές δοκιμές και υψηλή ακρίβεια: Όλα τα γρανάζια υποβάλλονται σε έλεγχο 100% με τα συστήματα μετρολογίας Gleason. Μπορούμε να επιτύχουμε ακρίβεια βαθμού DIN 6 με αυστηρό έλεγχο του προφίλ των δοντιών και των σφαλμάτων κατεύθυνσης, διατηρώντας την ποιότητά μας στο κορυφαίο επίπεδο της βιομηχανίας.
• Υψηλή απόδοση μετάδοσης:Τα σχέδια ταχυτήτων μας υποστηρίζουν αναλογία μείωσης ενός σταδίου έως και 300:1, με την πραγματική απόδοση μετάδοσης να φτάνει πάνω από 95%, βελτιώνοντας σημαντικά τη χρήση ενέργειας.
• Εξαιρετική αντοχή και αποδοτικότητα κόστους:Τα εργαλεία μας προσφέρουν 40% χαμηλότερο κόστος κύκλου ζωής και ποσοστό αστοχίας κάτω από 0,5%, διασφαλίζοντας σταθερή μακροπρόθεσμη λειτουργία και μειωμένο κόστος συντήρησης.
• Γρήγορη απόκριση και σύντομος χρόνος παράδοσης:Με την υποστήριξη της ψηφιοποιημένης διαδικασίας παραγωγής μας, είμαστε σε θέση να συντομεύσουμε τον κύκλο παράδοσης σε 20 μόνο εργάσιμες ημέρες, βοηθώντας σας να επιταχύνετε την ανάπτυξη και την έναρξη του έργου.
• Δυνατότητα επαγγελματικής προσαρμοσμένης σχεδίασης: Παρέχουμε πλήρως προσαρμοσμένες λύσεις γραναζιών για εφαρμογές που απαιτούν προφίλ υψηλής μείωσης, υψηλής ταχύτητας, βαρέως φορτίου, χαμηλού θορύβου και ειδικά προφίλ μικρών δοντιών, με βάση τις πραγματικές συνθήκες εργασίας σας.
