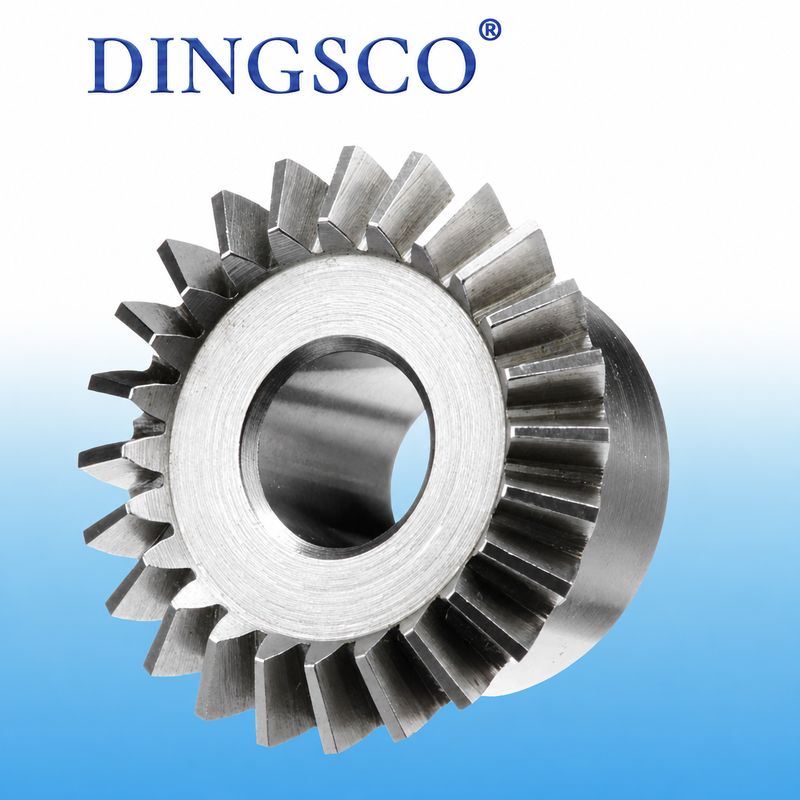

20CrMnTi κράμα χάλυβα υψηλής ακρίβειας ευθεία μηχανή βελονισμού

Ίσιο κωνικό γρανάζι υψηλής ακρίβειας κατασκευασμένο από 20CrMnTi για συστήματα μετάδοσης ακριβείας

Ένα ίσιο κωνικό γρανάζι υψηλής ακρίβειας είναι ένα εξάρτημα μηχανικής μετάδοσης ισχύος που χρησιμοποιείται μεταξύ τεμνόμενων αξόνων. Το προφίλ των δοντιών του κατανέμεται σε μια κωνική επιφάνεια με ευθείες γραμμές δοντιών. Σε σύγκριση με τα τυπικά κωνικά γρανάζια, προσφέρει πιο αυστηρές ανοχές, υψηλότερη απόδοση και χαμηλότερο θόρυβο, καθιστώντας το κατάλληλο για συστήματα μετάδοσης υψηλού φορτίου και ακριβείας.

Χαρακτηριστικά προϊόντος

• Βαθμός υψηλής ακρίβειας 3–5 μετά από λείανση γραναζιών, χαμηλή οπισθοδρόμηση, λεία επιφάνεια δοντιού, εξαιρετική ακρίβεια τοποθέτησης επανάληψης.
• Η ζευγαρωμένη περιτύλιξη βελτιστοποιεί την περιοχή επαφής δικτυώματος, τη χαμηλή κρούση, τους κραδασμούς και τον θόρυβο, τη σταθερή σχέση μετάδοσης.
• Χωρίς σπειροειδή αξονική δύναμη, ελαφρύ φέρον φορτίο, υδραυλικό τιμόνι 90°, συμπαγής συνολική διάταξη.
• Ανθρακούχο κράμα χάλυβα, σκληρή επιφάνεια δοντιού & σκληρός πυρήνας, αντισκωρίαση και αντιθραύση, μεγάλη διάρκεια ζωής υπό εναλλασσόμενο φορτίο.
• Παρέχεται σε ταιριαστά ζευγάρια χωρίς κούρεμα επί τόπου, εύκολη συναρμολόγηση & συντήρηση, χαμηλότερο κόστος από τα σπειροειδή κωνικά γρανάζια.
• Προσαρμόσιμη αναλογία μονάδας και μετάδοσης, συμβατή με σερβομηχανισμό, stepper, υδραυλικό και άλλο εξοπλισμό ισχύος.

Πίνακας τεχνικών παραμέτρων

Κύριες Εφαρμογές

• Εξοπλισμός αυτοματισμού ακριβείας: μειωτήρες σερβομηχανισμών, μηχανισμοί διαχωρισμού CNC, αρθρώσεις ρομπότ, εργαλεία αυτοματισμού 3C.
• Ιατρικά και οπτικά όργανα ακριβείας: μονάδες χειρουργικής μετάδοσης κίνησης, εξαρτήματα διεύθυνσης εικόνας, εξαρτήματα εργαστηριακής μετάδοσης ακριβείας.
• Γενικός βιομηχανικός εξοπλισμός: σύστημα τροφοδοσίας εργαλειομηχανών, μηχανήματα συσκευασίας/εκτύπωσης/υφασμάτων, μικροσκοπικά κιβώτια διεύθυνσης.
• Ειδικός ελαφρύς εξοπλισμός: νέα ενεργειακά συστήματα διεύθυνσης, πάγκοι δοκιμών, ελαφριά γεωργικά μηχανήματα και μηχανήματα κήπου.

Πλεονεκτήματα προϊόντος

• Κορυφαία ακρίβεια: η λείανση ελαχιστοποιεί το σφάλμα των δοντιών, χαμηλή οπισθοδρόμηση, υψηλή ακρίβεια τοποθέτησης.
• Σταθερό και χαμηλό θόρυβο λειτουργία: το ζευγαρωμένο τύλιγμα βελτιώνει το πλέγμα, τους χαμηλούς κραδασμούς και τη σταθερή αναλογία.
• Εξαιρετική ικανότητα φόρτωσης: ενανθρακωμένα σκληρά δόντια, ανθεκτικά στην κρούση και στην κόπωση.
• Συμπαγής δομή και εξοικονόμηση κόστους: μεταφορά 90° με μικροσκοπική αξονική δύναμη, χαμηλή απώλεια ρουλεμάν.
• Υψηλό κόστος απόδοσης: ευκολότερο στην επεξεργασία από το σπειροειδές κωνικό εργαλείο, σύντομος χρόνος παράδοσης, χαμηλό κόστος συντήρησης.
• Ευρεία συμβατότητα: προσαρμόσιμη μονάδα & αναλογία, ταιριάζει σε όλα τα είδη ηλεκτροκινητήρων.

Διαδικασία Παραγωγής

• Προετοιμασία τυφλού: σφυρηλάτηση από κράμα χάλυβα + κανονικοποίηση για την αφαίρεση της πίεσης σφυρηλάτησης.
• Τραχιά κατεργασία: Τόρνευση CNC για περίγραμμα, πλάνισμα CNC για τραχιά κοπή δοντιών.
• Θερμική επεξεργασία: σβέση με ενανθράκωση υπό κενό και σκλήρυνση σε χαμηλή θερμοκρασία για σκληρή επιφάνεια και σκληρό πυρήνα.
• Φινίρισμα ακριβείας: Τρίψιμο γραναζιών CNC για διόρθωση θερμικής παραμόρφωσης, ζευγαρωμένο τύλιγμα για βελτιστοποίηση της επαφής πλέγματος.
• Επιθεώρηση & φινίρισμα: δοκιμές ακριβείας πλήρους μεγέθους, επεξεργασία κατά της σκουριάς, σήμανση αντιστοίχισης, καθαρισμός και συσκευασία.

Προφυλάξεις

• Ευθυγράμμιση εγκατάστασης: Διατηρήστε δύο άξονες κάθετα τεμνόμενους στις 90°, μετατόπιση άξονα ελέγχου & οπισθοδρόμηση του γραναζιού, βαθμονομήστε τα σημεία επαφής δικτυώματος.
• Τυπική λίπανση: Επιλέξτε ταιριαστό λάδι κιβωτίου ταχυτήτων σύμφωνα με την ταχύτητα περιστροφής, αντικαταστήστε και φιλτράρετε το λάδι τακτικά, μην αναμιγνύετε διαφορετικά λιπαντικά.
• Έλεγχος λειτουργίας: Αποφύγετε την υπερφόρτωση, συχνό διακόπτη start-stop & εμπρός-όπισθεν, περιορίστε τη θερμοκρασία λειτουργίας, απαγορεύστε τη μακροχρόνια λειτουργία υπερβολικής ταχύτητας.
• Καθημερινή συντήρηση: Ελέγχετε τακτικά τη φθορά της επιφάνειας των δοντιών, τις ρωγμές και τις ρωγμές, αντικαταστήστε αμέσως τα κατεστραμμένα γρανάζια. αποφύγετε να χτυπήσετε την επιφάνεια του δοντιού κατά την αποσυναρμολόγηση.
• Απαιτήσεις αποθήκευσης: Συσκευάστε χωριστά ταιριαστά γρανάζια για πρόληψη σκουριάς, αποθηκεύστε σε ξηρό περιβάλλον χαμηλής υγρασίας μακριά από διαβρωτικές ουσίες.

Γιατί να μας επιλέξετε;

• Τρίψιμο CNC 7 αξόνων: Υιοθετούμε μηχανές λείανσης CNC 7 αξόνων υψηλής ακρίβειας, που κρατούν ανοχές τόσο σφιχτές όσο ±5μm, διασφαλίζοντας ότι τα γρανάζια λειτουργούν αθόρυβα, ομαλά και με εξαιρετική αντοχή.
• Ισχυρή τεχνική τεχνογνωσία:Η βασική μας ομάδα Ε&Α περιλαμβάνει επαγγελματίες διδακτορικούς και μεταπτυχιακούς που ειδικεύονται στην τεχνολογία σπειροειδών κωνικών γραναζιών, παρέχοντας ισχυρή τεχνική υποστήριξη για πολύπλοκα έργα.
• Αυστηρές δοκιμές και υψηλή ακρίβεια: Όλα τα γρανάζια υποβάλλονται σε έλεγχο 100% με τα συστήματα μετρολογίας Gleason. Μπορούμε να επιτύχουμε ακρίβεια βαθμού DIN 6 με αυστηρό έλεγχο του προφίλ των δοντιών και των σφαλμάτων κατεύθυνσης, διατηρώντας την ποιότητά μας στο κορυφαίο επίπεδο της βιομηχανίας.
• Υψηλή απόδοση μετάδοσης:Τα σχέδια ταχυτήτων μας υποστηρίζουν αναλογία μείωσης ενός σταδίου έως και 300:1, με την πραγματική απόδοση μετάδοσης να φτάνει πάνω από 95%, βελτιώνοντας σημαντικά τη χρήση ενέργειας.
• Εξαιρετική αντοχή και αποδοτικότητα κόστους:Τα εργαλεία μας προσφέρουν 40% χαμηλότερο κόστος κύκλου ζωής και ποσοστό αστοχίας κάτω από 0,5%, διασφαλίζοντας σταθερή μακροπρόθεσμη λειτουργία και μειωμένο κόστος συντήρησης.
• Γρήγορη απόκριση και σύντομος χρόνος παράδοσης:Με την υποστήριξη της ψηφιοποιημένης διαδικασίας παραγωγής μας, είμαστε σε θέση να συντομεύσουμε τον κύκλο παράδοσης σε 20 μόνο εργάσιμες ημέρες, βοηθώντας σας να επιταχύνετε την ανάπτυξη και την έναρξη του έργου.
• Δυνατότητα επαγγελματικής προσαρμοσμένης σχεδίασης: Παρέχουμε πλήρως προσαρμοσμένες λύσεις γραναζιών για εφαρμογές που απαιτούν προφίλ υψηλής μείωσης, υψηλής ταχύτητας, βαρέως φορτίου, χαμηλού θορύβου και ειδικά προφίλ μικρών δοντιών, με βάση τις πραγματικές συνθήκες εργασίας σας.
