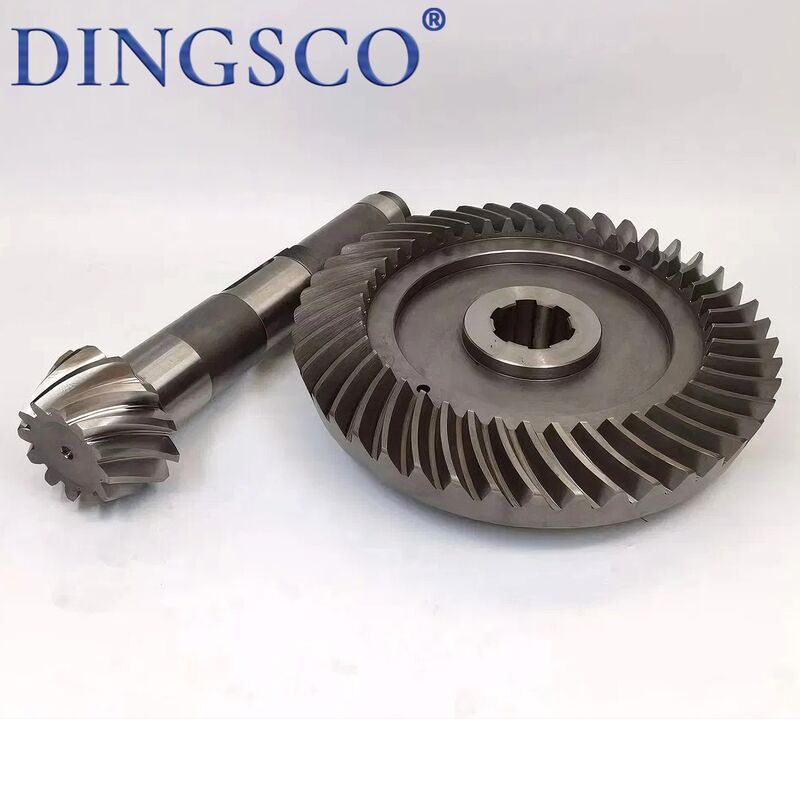

20CrMnTi Υψηλής ακρίβειας βαριά ικανότητα φορτίου σπειροειδής κορδόνι για βιομηχανική μηχανή

20CrMnTi Υψηλής ακρίβειας βαριά ικανότητα φορτίου σπειροειδής κορδόνι για βιομηχανική μηχανή

Τα σπειροειδή γρανάζια (γνωστά και ως σπειροειδή γρανάζια) είναι βασικά εξαρτήματα μετάδοσης ακριβείας για τη μετάδοση ισχύος μεταξύδιασταυρούμενοι άξονες(συνήθως 90°). Με καμπυλωμένα σπειροειδή δόντια, διαθέτουν ομαλότερη μετάδοση, μεγαλύτερη χωρητικότητα φορτίου και χαμηλότερο θόρυβο από τα ευθεία κωνικά γρανάζια,χρησιμοποιείται ευρέως σε πεδία υψηλής ταχύτητας και βαρέος φορτίου, όπως τα αυτοκίνητα, μηχανήματα μηχανικής, μειωτικά, αεροδιαστημικά, πλοία κλπ.

Χαρακτηριστικά του προϊόντος

• Σπειροειδής καμπυλωτή δομή δοντιού: Το ίχνος του δοντιού είναι σπειροειδές τόξο, προοδευτική επαφή ματιών χωρίς στιγμιαία πρόσκρουση
• Προσαρμογή γωνίας άξονα: Κυρίως για άξονες διασταύρωσης 90°. Προσαρμόσιμος για μεταφορά μη δεξιάς γωνίας 30°-150°
• Υψηλή ακρίβεια: Βιομηχανική βαθμίδα ISO 5·7 (GB/T 11365), βαθμός ακρίβειας έως 3·5
• Συνδυασμένη χωρητικότητα φορτίου: Μεταβίβαση ροπής ενώ υποβάλλεται σε ακτινικές και αξονικές δυνάμεις με ισορροπημένη πίεση
• Χαμηλός θόρυβος και ομαλότητα: Μεγάλη αναλογία επαφής, πολυδοντοστοιχία, μικρές δονήσεις και κρούσεις, χαμηλότερος θόρυβος από τα ευθεία δόντια κατά 10-15dB
• Υψηλή αποδοτικότητα και αντοχή: Απόδοση μετάδοσης 95%~98%, ανθεκτική στην φθορά, αντιαντόπτωση, μακρά διάρκεια ζωής
• Διαφορετικά υλικά: κυρίως χάλυβες δομικών ινών (20CrMnTi, 20CrMo, 42CrMo), ενισχυμένες με επαγωγική ή ανθρακωτική θέρμανση

Πίνακας τεχνικών παραμέτρων

Αρχή λειτουργίας

• Διαστημική μετάδοση πλέγματος: Άξονες διασταυρώνονται (συνήθως 90°), τα δόντια κατανέμονται κωνικά και σπειροειδώς, συνειδητοποιώντας κάθετη αλλαγή κατεύθυνσης + μετάδοση ροπής
• Προοδευτική σύνδεση: Τα δόντια εμπλέκονται σταδιακά από το τέλος, πλήρης επαφή, ομαλή αποσύνδεση, χωρίς στιγμιαία επίπτωση, πιο ομαλή από τα ευθεία δόντια
• Πολυδοντικό φορτίο: αναλογία επαφής ε=1,5·2.5, 2·3 ζεύγη δοντιών φορτωμένα ταυτόχρονα, ομοιόμορφη κατανομή φορτίου & μεγαλύτερη χωρητικότητα
• Εξισορρόπηση δύναμης: Παράδοση αγγειακών, ακτινικών και αξονικών δυνάμεων. Απαιτούνται ταιριάζοντα ρουλεμάν για να υποστηρίξουν την αξονική ώθηση
• Σταθερή αναλογία: αναλογία δοντιών = αντίστροφη αναλογία ταχύτητας (i=Z2/Z1=n1/n2), ακριβής και σταθερή μετάδοση

Κύρια εφαρμογές

• Αυτοκινητοβιομηχανία: Διαφορετικά, θήκες μεταφοράς, άξονες κίνησης (κεντρική εφαρμογή)
• Μηχανολογικές μηχανές: Κύρια μειωτικά μηχανήματα, συστήματα διεύθυνσης, συσσωρευτές βίντσας εξορυκτών, φορτωτών, κυλίνδρων
• Βιομηχανικοί ελαττωματικοί μηχανισμοί: Κ/Σ σειράς σπειροειδών στρογγυλοειδών κιβωτίων ταχυτήτων, μετατροπείς ταχυτήτων, αυξάτες ταχύτητας
• Μηχανήματα εργαλείων: τροφοδοτικές μηχανές, μηχανήματα μετατροπής εργαλείων
• Αεροδιαστημική βιομηχανία: Σύστημα προσγείωσης αεροσκαφών, κινητήρας κινητήρων, συστήματα ροτόρων ουράς ελικοπτέρων
• Ναυτική: Προώθηση, σύστημα διεύθυνσης, αλεξίπτωτο, κίνηση κάλυψης καταπακτή
• Νέα Ενέργεια: Αιολική ανεμογεννήτρια, κινητήρας φωτοβολταϊκού εντοπιστή, εξοπλισμός αποθήκευσης ενέργειας
• Άλλα: Μεταφορά υψηλών ταχυτήτων και βαρέων φορτίων στον τομέα της εκτύπωσης, των κλωστοϋφαντουργικών προϊόντων, των τροφίμων, του πετρελαίου, της μεταλλουργίας, της σιδηροδρομικής μεταφοράς

Πλεονεκτήματα του προϊόντος

• Σταθερότητα σε υψηλές ταχύτητες: Προοδευτική διασύνδεση, χαμηλή συγκίνηση, κατάλληλη για υπερ-υψηλές ταχύτητες 3000~12000 στροφές ανά λεπτό
• Δυνατότητα βαρέος φορτίου: 30%~60% μεγαλύτερη ικανότητα φορτίου από τα ευθεία κεκλιμένα γρανάζια, ανθεκτικά στην κάμψη, στο τρύπημα, ανθεκτικά στις συγκρούσεις
• Υπερ-χαμηλός θόρυβος: θόρυβος ακρίβειας 60 ∆/70 dB, 10 ∆/15 dB χαμηλότερος από τα ίσια δόντια
• Υψηλή αποδοτικότητα και εξοικονόμηση ενέργειας: αποδοτικότητα 95%~98%, 3%~8% υψηλότερη από τα συνηθισμένα κωνικά γρανάζια, μακροπρόθεσμη εξοικονόμηση ενέργειας
• Ακριβής μετάδοση: σταθερή αναλογία, μικρή αντίδραση (0,02·0,1 mm), υψηλή ακρίβεια θέσης
• Συμπληρωματική δομή: Μεταβολή χωρικής κατεύθυνσης, εξοικονόμηση χώρου, ιδανική για ελαφρύ και συμπαγές εξοπλισμό
• Μεγάλη διάρκεια ζωής: Υψηλής ποιότητας χάλυβα + ενισχυμένη θερμική επεξεργασία, 40%~80% μεγαλύτερη διάρκεια ζωής από τα συνηθισμένα γρανάζια
• Ευρεία προσαρμοστικότητα: Επιλέξιμη για άξονες 90°/μη 90°, μονό/πολλαπλά στάδια, μείωση/αύξηση/διαστροφή

Γιατί να επιλέξετε εμάς;

• Επτά άξονες CNC άλεση: Εφαρμόζουμε μηχανές γραμμής CNC 7 άξων υψηλής ακρίβειας, που διατηρούν ανοχές τόσο στενές όσο ±5μm, εξασφαλίζοντας ότι τα γρανάζια λειτουργούν ήσυχα, ομαλά και με εξαιρετική αντοχή.
• Ισχυρή τεχνική εμπειρογνωμοσύνη:Η βασική ομάδα Ε&Α μας περιλαμβάνει επαγγελματίες διδακτορικών και μεταπτυχιακών σπουδών που ειδικεύονται στην τεχνολογία σπειροειδών στροφών, παρέχοντας ισχυρή τεχνική υποστήριξη για περίπλοκα έργα.
• Σκληρές δοκιμές και υψηλή ακρίβεια: Όλα τα γρανάζια υποβάλλονται σε 100% επιθεώρηση με τα μετρολογικά συστήματα Gleason.διατηρώντας την ποιότητά μας στο κορυφαίο επίπεδο της βιομηχανίας.
• Υψηλή απόδοση μετάδοσης:Οι σχεδιασμοί μας υποστηρίζουν αναλογία μείωσης ενός σταδίου έως και 300:1, με πραγματική απόδοση μετάδοσης που φτάνει πάνω από το 95%, βελτιώνοντας σημαντικά την ενεργειακή αξιοποίηση.
• Εξαιρετική αντοχή και οικονομική απόδοση:Τα γρανάζια μας προσφέρουν 40% χαμηλότερο κόστος κύκλου ζωής και ποσοστό αποτυχίας κάτω από 0,5%, εξασφαλίζοντας σταθερή μακροχρόνια λειτουργία και μειωμένα κόστη συντήρησης.
• Γρήγορη ανταπόκριση και σύντομος χρόνος εκτέλεσης:Με την υποστήριξη της ψηφιοποιημένης διαδικασίας παραγωγής μας, είμαστε σε θέση να συντομεύσουμε τον κύκλο παράδοσης σε μόλις 20 εργάσιμες ημέρες, βοηθώντας σας να επιταχύνετε την ανάπτυξη και την έναρξη του έργου.
• Επαγγελματική ικανότητα σχεδιασμού: Παρέχουμε πλήρως εξατομικευμένες λύσεις για εφαρμογές που απαιτούν υψηλή μείωση, υψηλή ταχύτητα, βαρύ φορτίο, χαμηλό θόρυβο και ειδικά μικρά δόντια, με βάση τις πραγματικές συνθήκες εργασίας σας.
