20CrMnTi Σπειροειδής Μπιβλ Υψηλής ακρίβειας HRC 58 ̇ 62 Γεράργυρο για Βιομηχανικό Γεράργυρο

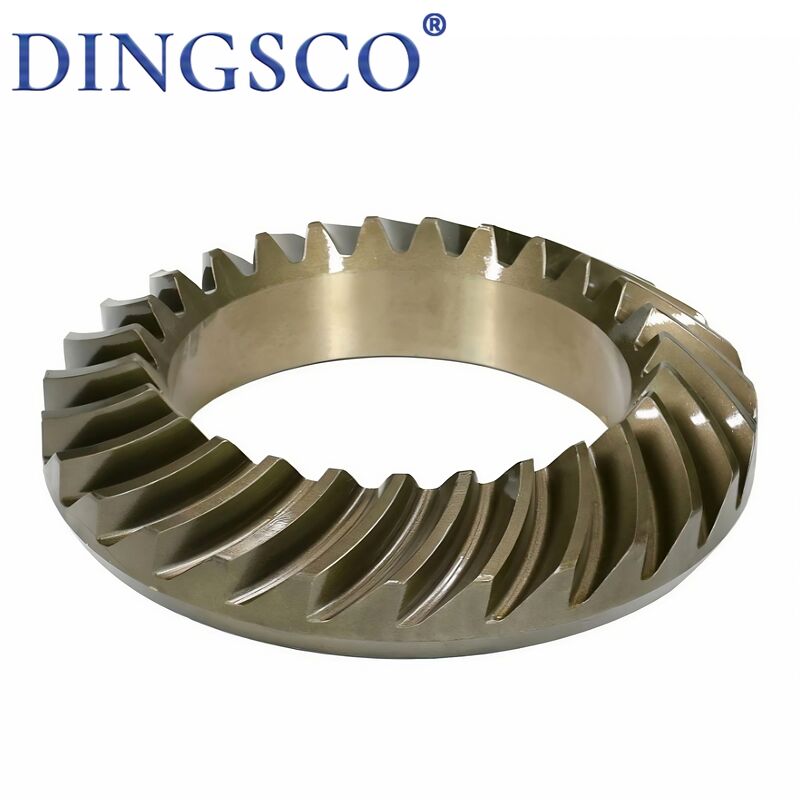

Σπειροειδές Κωνικό Γρανάζι Υψηλής Ακρίβειας HRC 58–62 για Βιομηχανικά Γρανάζια

Τα σπειροειδή κωνικά γρανάζια (γνωστά και ως γρανάζια κωνικού σπειροειδούς) είναι βασικά εξαρτήματα μετάδοσης κίνησης υψηλής ακρίβειας για τη μετάδοση ισχύος μεταξύ αλληλοσυνδεόμενων αξόνων (συνήθως 90°). Με καμπύλα σπειροειδή δόντια, προσφέρουν ομαλότερη μετάδοση, υψηλότερη ικανότητα φόρτισης και χαμηλότερο θόρυβο από τα ευθύγραμμα κωνικά γρανάζια, χρησιμοποιούνται ευρέως σε πεδία υψηλής ταχύτητας & βαρέως φορτίου όπως αυτοκίνητα, μηχανήματα μηχανικής, μειωτήρες, αεροδιαστημική, πλοία κ.λπ.

Χαρακτηριστικά Προϊόντος

• Σπειροειδής Καμπύλη Δομή Δοντιών: Η τροχιά του δοντιού είναι τόξο σπείρας, προοδευτική εμπλοκή επαφής χωρίς στιγμιαία κρούση
• Προσαρμογή Γωνίας Άξονα: Κυρίως για αλληλοσυνδεόμενους άξονες 90°; προσαρμόσιμο για μετάδοση μη ορθής γωνίας 30°–150°
• Υψηλός Βαθμός Ακρίβειας: Βιομηχανικός βαθμός ISO 5–7 (GB/T 11365), βαθμός ακρίβειας έως 3–5
• Σύνθετη Ικανότητα Φόρτισης: Μεταδίδει ροπή ενώ φέρει ακτινικές & αξονικές δυνάμεις με ισορροπημένη τάση
• Χαμηλός Θόρυβος & Ομαλότητα: Μεγάλη αναλογία επαφής, εμπλοκή πολλαπλών δοντιών, μικρή δόνηση & κρούση, 10–15dB χαμηλότερος θόρυβος από ευθύγραμμα δόντια
• Υψηλή Απόδοση & Ανθεκτικότητα: Απόδοση μετάδοσης 95%–98%, ανθεκτικό στη φθορά, κατά της πίσσας, μεγάλη διάρκεια ζωής
• Διάφορα Υλικά: Κυρίως χάλυβες δομής κράματος (20CrMnTi, 20CrMo, 42CrMo), ενισχυμένοι με επαγωγή/καρβουροποίηση σκλήρυνση

Πίνακας Τεχνικών Παραμέτρων

Αρχή Λειτουργίας

• Χωρική Εμπλοκή Μετάδοσης: Οι άξονες τέμνονται (συνήθως 90°), τα δόντια κατανέμονται κωνικά & σπειροειδώς, πραγματοποιώντας αλλαγή κάθετης κατεύθυνσης + μετάδοση ροπής
• Προοδευτική Εμπλοκή: Τα δόντια εμπλέκονται σταδιακά από το άκρο, πλήρης επαφή, ομαλή αποδέσμευση—χωρίς στιγμιαία κρούση, ομαλότερη από ευθύγραμμα δόντια
• Φόρτιση Πολλαπλών Δοντιών: Αναλογία επαφής ε=1.5–2.5, 2–3 ζεύγη δοντιών φορτωμένα ταυτόχρονα, ομοιόμορφη κατανομή φορτίου & υψηλότερη ικανότητα
• Ισορροπία Δυνάμεων: Δημιουργεί εφαπτομενικές, ακτινικές & αξονικές δυνάμεις· απαιτούνται αντίστοιχα ρουλεμάν για την υποστήριξη της αξονικής ώθησης
• Σταθερή Αναλογία: Αναλογία δοντιών = αντίστροφη αναλογία ταχύτητας (i=Z₂/Z₁=n₁/n₂), ακριβής & σταθερή μετάδοση

Κύριες Εφαρμογές

• Αυτοκινητοβιομηχανία: Διαφορικά, κιβώτια μεταφοράς, άξονες κίνησης (βασική εφαρμογή)
• Μηχανήματα Μηχανικής: Κύριοι μειωτήρες, συστήματα διεύθυνσης, βαρούλκα εκσκαφέων, φορτωτών, κυλίνδρων
• Βιομηχανικοί Μειωτήρες: Κιβώτια ταχυτήτων σπειροειδών κωνικών γραναζιών σειράς K/S, διαχωριστές γραναζιών, αυξητές ταχύτητας
• Μηχανές Εργαλειομηχανών: Κίνηση ατράκτου, μηχανισμοί τροφοδοσίας, διαχωριστές αλλαγής εργαλείων μηχανών διάτρησης/φρεζαρίσματος/λείανσης
• Αεροδιαστημική: Συστήματα προσγείωσης αεροσκαφών, κίνηση κινητήρα, συστήματα ουραίου στροφείου ελικοπτέρου
• Ναυτιλία: Προώθηση, σύστημα διεύθυνσης, εργάτης, κίνηση θυρίδας
• Νέα Ενέργεια: Περιστροφή/κλίση ανεμογεννητριών, κίνηση παρακολούθησης PV, εξοπλισμός αποθήκευσης ενέργειας
• Άλλα: Μετάδοση υψηλής ταχύτητας & βαρέως φορτίου σε εκτύπωση, υφάσματα, τρόφιμα, πετρέλαιο, μεταλλουργία, σιδηροδρομικές μεταφορές

Πλεονεκτήματα Προϊόντος

• Σταθερότητα Υψηλής Ταχύτητας: Προοδευτική εμπλοκή, χαμηλή κρούση, κατάλληλο για εξαιρετικά υψηλές ταχύτητες 3000–12000rpm
• Ικανότητα Βαρέως Φορτίου: 30%–60% υψηλότερη ικανότητα φόρτισης από ευθύγραμμα κωνικά γρανάζια, αντοχή σε κάμψη, αντοχή στην πίσσα, αντοχή σε κρούση
• Εξαιρετικά Χαμηλός Θόρυβος: Σπειροειδή/λεπτομερώς επεξεργασμένα δόντια, θόρυβος 60–70dB, 10–15dB χαμηλότερος από ευθύγραμμα δόντια
• Υψηλή Απόδοση & Εξοικονόμηση Ενέργειας: Απόδοση 95%–98%, 3%–8% υψηλότερη από τα συνηθισμένα κωνικά γρανάζια, μακροπρόθεσμη εξοικονόμηση ενέργειας
• Ακριβής Μετάδοση: Σταθερή αναλογία, μικρό κενό (0.02–0.1mm), υψηλή ακρίβεια τοποθέτησης
• Συμπαγής Δομή: Χωρική αλλαγή κατεύθυνσης, εξοικονόμηση χώρου, ιδανικό για ελαφρύ & συμπαγή εξοπλισμό
• Μεγάλη Διάρκεια Ζωής: Υψηλής ποιότητας χάλυβας + ενισχυμένη θερμική επεξεργασία, 40%–80% μεγαλύτερη διάρκεια ζωής από τα συνηθισμένα γρανάζια
• Ευρεία Προσαρμοστικότητα: Σχεδιασμός για άξονες 90°/μη-90°, μονής/πολλαπλής βαθμίδας, μείωσης/αύξησης/διανομής

Γιατί να μας επιλέξετε;

• 7-άξονας CNC Λείανση: Χρησιμοποιούμε μηχανές λείανσης CNC 7-αξόνων υψηλής ακρίβειας, διατηρώντας ανοχές έως ±5μm, διασφαλίζοντας ότι τα γρανάζια λειτουργούν αθόρυβα, ομαλά και με εξαιρετική ανθεκτικότητα.
• Ισχυρή τεχνική εξειδίκευση: Η βασική μας ομάδα R&D περιλαμβάνει επαγγελματίες με διδακτορικό και μεταπτυχιακό τίτλο, εξειδικευμένους στην τεχνολογία σπειροειδών κωνικών γραναζιών, παρέχοντας ισχυρή τεχνική υποστήριξη για σύνθετα έργα.
• Αυστηρός έλεγχος & υψηλή ακρίβεια: Όλα τα γρανάζια υποβάλλονται σε 100% έλεγχο με συστήματα μετρήσεων Gleason. Μπορούμε να επιτύχουμε ακρίβεια βαθμού DIN 6 με αυστηρό έλεγχο στο προφίλ των δοντιών και στα σφάλματα κατεύθυνσης, διατηρώντας την ποιότητά μας σε κορυφαίο επίπεδο της βιομηχανίας.
• Υψηλή απόδοση μετάδοσης: Οι σχεδιασμοί των γραναζιών μας υποστηρίζουν αναλογία μείωσης μονής βαθμίδας έως 300:1, με πραγματική απόδοση μετάδοσης που φτάνει πάνω από 95%, βελτιώνοντας σημαντικά την αξιοποίηση της ενέργειας.
• Εξαιρετική ανθεκτικότητα & αποδοτικότητα κόστους: Τα γρανάζια μας προσφέρουν 40% χαμηλότερο κόστος κύκλου ζωής και ποσοστό αστοχίας κάτω από 0,5%, διασφαλίζοντας σταθερή μακροπρόθεσμη λειτουργία και μειωμένο κόστος συντήρησης.
• Γρήγορη απόκριση & σύντομος χρόνος παράδοσης: Υποστηριζόμενοι από την ψηφιοποιημένη παραγωγική μας διαδικασία, είμαστε σε θέση να μειώσουμε τον κύκλο παράδοσης σε μόλις 20 εργάσιμες ημέρες, βοηθώντας σας να επιταχύνετε την ανάπτυξη και την κυκλοφορία έργων.
• Επαγγελματική δυνατότητα προσαρμοσμένου σχεδιασμού: Παρέχουμε πλήρως προσαρμοσμένες λύσεις γραναζιών για εφαρμογές που απαιτούν υψηλή μείωση, υψηλή ταχύτητα, βαρέως φορτίου, χαμηλού θορύβου και ειδικά προφίλ μικρών δοντιών, με βάση τις πραγματικές συνθήκες εργασίας σας.
