Κωνικό γρανάζι για γωνιακό τροχό 100 μοιρών, αλλαγή κατεύθυνσης χώρου 90°

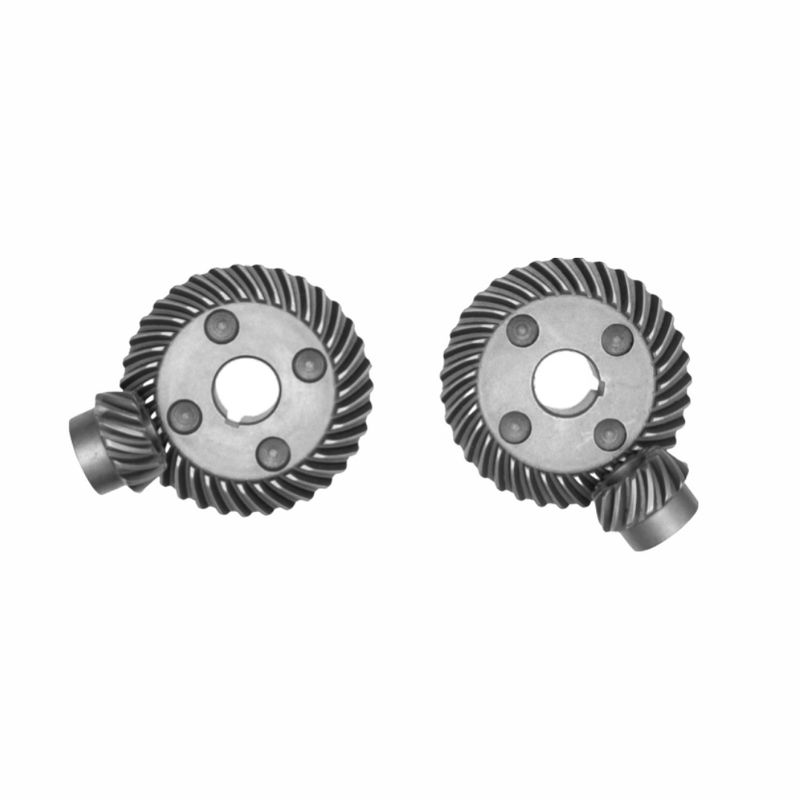

Ελικοειδές Κωνικό Γρανάζι για Γωνιακό Τροχό 100 90° Αλλαγή Χωρικής Κατεύθυνσης

I. Βασική Λογική Μετάδοσης —— Αλλαγή Χωρικής Κατεύθυνσης και Αύξηση Ταχύτητας
1. Μετάδοση Ισχύος: Η ροπή περιστροφής που παράγεται από τον κινητήρα του γωνιακού τροχού μεταδίδεται στο κινούμενο μεγάλο ελικοειδές κωνικό γρανάζι (συνδεδεμένο με τον άξονα του δίσκου λείανσης) μέσω της εμπλοκής των οδοντώσεων μέσω του κινούμενου μικρού ελικοειδούς κωνικού γραναζιού (συνδεδεμένο με τον άξονα του κινητήρα). Οι άξονες των δύο γραναζιών είναι κάθετοι στις 90°, επιτυγχάνοντας την αλλαγή χωρικής κατεύθυνσης της ισχύος από την οριζόντια κατεύθυνση του κινητήρα στην κάθετη κατεύθυνση του δίσκου λείανσης και οδηγώντας τον δίσκο λείανσης να περιστρέφεται.
2. Αρχή αύξησης ταχύτητας: Χρησιμοποιώντας το χαρακτηριστικό “το μικρό γρανάζι κινεί το μεγάλο γρανάζι για να επιταχύνει”, η ταχύτητα του κινητήρα αυξάνεται, επιτρέποντας στον δίσκο λείανσης να φτάσει σε υψηλή ταχύτητα 8000 - 12000 σ.α.λ., ικανοποιώντας την απαίτηση για υψηλή γραμμική ταχύτητα στην κοπή και λείανση του γωνιακού τροχού.

II. Συνεργασία με τον Γωνιακό Τροχό —— Διασφάλιση της Αποτελεσματικότητας και της Ακρίβειας της Λείανσης
1. Αποτελεσματική Λείανση: Τα ελικοειδή κωνικά γρανάζια έχουν μεγάλη περιοχή επαφής εμπλοκής και σταθερή μετάδοση και μπορούν να μεταδίδουν σταθερά υψηλή ροπή, επιτρέποντας στον δίσκο λείανσης να περιστρέφεται συνεχώς με υψηλή ταχύτητα. Μέσω της δράσης “κοπής - λείανσης” των λειαντικών κόκκων, επιτυγχάνεται ταχεία αφαίρεση υλικού.
2. Έλεγχος Ακρίβειας: Το προφίλ των δοντιών του γραναζιού έχει υψηλή ακρίβεια, διασφαλίζοντας τον συγχρονισμό της μετάδοσης, καθιστώντας την εκτροπή περιστροφής του δίσκου λείανσης μικρή, αποφεύγοντας την εμφάνιση “σημαδιών τρεμοπαίγματος” και “εκτροπής κοπής” κατά τη λείανση/κοπή και βελτιώνοντας την ακρίβεια επεξεργασίας.

III. Βασικός Σχεδιασμός —— Προσαρμογή στις Συνθήκες Εργασίας του Γωνιακού Τροχού
1. Υλικό και Θερμική Επεξεργασία: Χρησιμοποιείται συνήθως χάλυβας κράματος 20CrMnTi. Μετά την ανθράκωση, τη σκλήρυνση + λείανση, η σκληρότητα της επιφάνειας των δοντιών φτάνει HRC58 - 62, η οποία είναι ανθεκτική στη φθορά και ανθεκτική στην κρούση και μπορεί να αντέξει τις συνθήκες εργασίας της έναρξης - διακοπής υψηλής συχνότητας και της λείανσης βαρέως φορτίου του γωνιακού τροχού.
2. Εγκατάσταση και Κενά: Μέσω της κωνικής εφαρμογής + της τοποθέτησης με κλειδί, διασφαλίζεται η ομοαξονικότητα του γραναζιού με τον άξονα του κινητήρα και τον άξονα του δίσκου λείανσης και η αξονική εκτροπή είναι ≤ 0,05 mm; και το κενό εμπλοκής ρυθμίζεται με ροδέλες, κ.λπ., για την εξισορρόπηση της απόδοσης μετάδοσης και του θορύβου.

Αυτό το σύνολο ελικοειδών κωνικών γραναζιών είναι ο “κεντρικός κόμβος ισχύος” του γωνιακού τροχού 100: μεταδίδει την ισχύ του κινητήρα μέσω αλλαγής χωρικής κατεύθυνσης 90° και πραγματοποιεί αύξηση ταχύτητας χρησιμοποιώντας το μικρό γρανάζι για να κινήσει το μεγάλο γρανάζι, επιτρέποντας στον δίσκο λείανσης να φτάσει στην υψηλή ταχύτητα για αποτελεσματική λείανση. Με υλικά υψηλής αντοχής και σχεδιασμό υψηλής ακρίβειας, διασφαλίζει τη σταθερότητα και την ακρίβεια του γωνιακού τροχού κατά τη διάρκεια των εργασιών κοπής και λείανσης, υποστηρίζοντας τις ανάγκες επιφανειακής επεξεργασίας σε σενάρια όπως η μεταλλουργία και η επεξεργασία πέτρας.

DINGSCO Precision Gear Solutions — Πρωτοποριακή Δύναμη στη Μετάδοση Εξοπλισμού

Βασικά Πλεονεκτήματα: Εξοπλισμός αιχμής × Ψηφιοποιημένες Διαδικασίες × Υπηρεσίες Πλήρους Κύκλου

Ως κορυφαίος κατασκευαστής γραναζιών ακριβείας, η DINGSCO ειδικεύεται στην προσαρμοσμένη παραγωγή μικρών ελικοειδών κωνικών γραναζιών και υπειδοειδών γραναζιών υψηλής ακρίβειας μέσω των πολλαπλών CNC επτά-αξονικών πέντε-συνδέσμων ελικοειδών κωνικών γραναζιών λείανσης/φρεζαρίσματος και της τεχνολογίας κοπής ελικοειδών κωνικών γραναζιών Gleason. Με ακρίβεια DIN 6 (σφάλμα προφίλ δοντιού ≤ ±5μm), απόδοση μετάδοσης 95%+, και εξαιρετικά υψηλές αναλογίες μείωσης, παρέχουμε αξιόπιστες λύσεις μετάδοσης για ρομποτική, κινητήρες, νέα ενεργειακά οχήματα και πολλά άλλα.

Γιατί να επιλέξετε την DINGSCO?
✅ Υψηλή Ακρίβεια: Επίτευξη ακρίβειας βαθμού DIN 6, πρωτοπόρος στον κλάδο στον έλεγχο των σφαλμάτων προφίλ δοντιών.
✅ Υψηλή Απόδοση: Με αναλογία μείωσης ενός σταδίου έως 300:1 και απόδοση μετάδοσης άνω του 95%.
✅ Ανθεκτικότητα: 40% χαμηλότερο κόστος κύκλου ζωής, <0,5% ποσοστό αστοχίας.
✅ Γρήγορη ανταπόκριση: Η ψηφιακή διαδικασία μπορεί να μειώσει τον κύκλο παράδοσης σε 20 εργάσιμες ημέρες.

Επικοινωνήστε μαζί μας σύντομα για προτάσεις βελτιστοποίησης γραναζιών και προσομοιώσεις 3D εμπλοκής!
