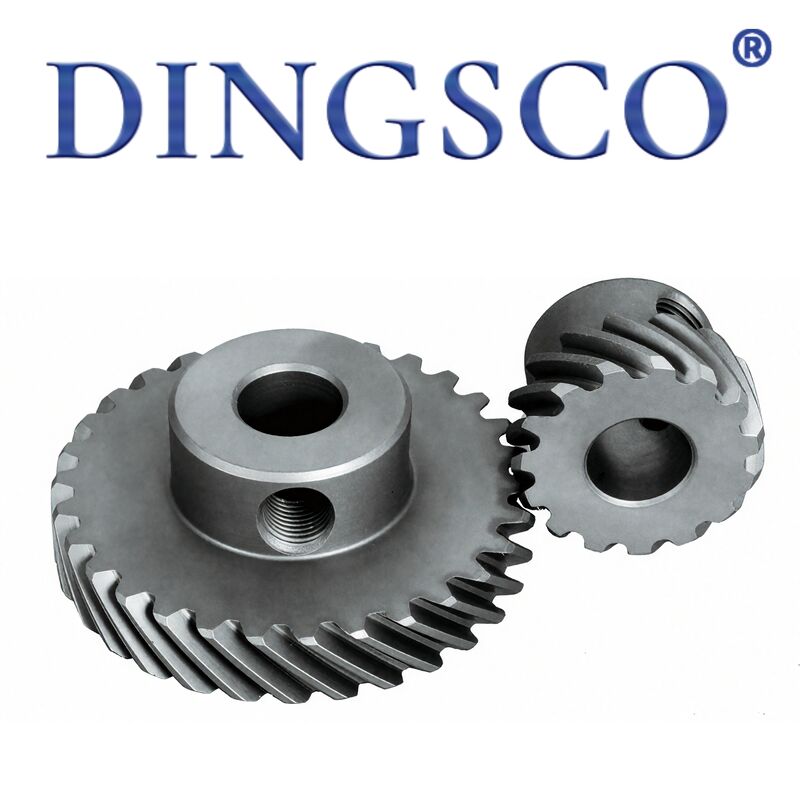

20CrMnTi Υψηλή ροπή Υψηλή αντοχή στην φθορά 6B Διπλή βελόνα Μηχανικά

20CrMnTi Υψηλής Ροπής Αντίσταση στη Φθορά 6B Διπλή Βελόνα Γρανάζια Μηχανής

Τα γρανάζια μηχανής διπλής βελόνας 6Β είναιεξαρτήματα μετάδοσης σύγχρονων πυρήνων ακριβείαςγια βιομηχανικές ραπτομηχανές διπλής βελόνας σειράς 6B (842/845/872/875), συμπεριλαμβανομένωνελικοειδή γρανάζια κύριου άξονα, γρανάζια οδοντωτών τροχών άνω/κάτω άξονα, γρανάζια διπλής βελόνας σύγχρονα κωνικά, γρανάζια τροφοδοσίας, γρανάζια αγκίστρωσης και γρανάζια διπλής όψης. Ταιριάζουνσυγχρονισμός διπλής βελόνας, υλικά μεσαίου πάχους, βελονιές διπλής σειράς και σωληνωτό/επίπεδο ράψιμο. Κατασκευασμένο από40Cr/20CrMnTiυψηλής ποιότητας κράμα χάλυβα μεσβέση & σκλήρυνση + επαγωγική / σκλήρυνση ενανθράκωσης, διαθέτουνακριβής συγχρονισμός διπλής βελόνας, υψηλή ροπή και αντοχή στη φθορά, χαμηλό θόρυβο & υψηλή ταχύτητα, αντίσταση κρούσης και σταθερές βελονιές. Μεταδίδουν ισχύ για συγχρονισμό διπλής βελόνας, άνω/κάτω άξονα μετάδοσης κίνησης, κύλιση αγκίστρου, τροφοδοσία και λήψη νήματος, εξασφαλίζονταςδιαφορά φάσης διπλής βελόνας ≤±0,1 mm, ομοιόμορφο μήκος βελονιάς, παράλληλες διπλές γραμμές και χωρίς σπάσιμο νήματος σε χοντρά υλικά. Είναι βασικά ευάλωτα μέρη για το ράψιμο διπλής σειράς υλικών μεσαίου πάχους σε ρούχα, αποσκευές, παπούτσια, καπέλα και καναπέδες.

Χαρακτηριστικά προϊόντος

• Συγχρονισμός διπλής βελόνας μηδενικού σφάλματος: Ειδικόσετ ταιριαστών λοξότμησης + ελικοειδών γραναζιώνεξασφαλίστε διαφορά φάσης ≤±0,1 mm, με παράλληλες διπλές γραμμές, χωρίς κακή ευθυγράμμιση ή σύγκρουση βελόνας.
• Υψηλή ροπή και αντοχή στη φθορά βαρέως τύπου: Μονάδα 1,0–2,0 mm, πυκνή ρίζα δοντιού και HRC 52–58 επιφάνεια δοντιού αντοχή60–120 N·mροπή χωρίς θρυμματισμό σε υλικά μεσαίου πάχους 3–8 mm.
• Υψηλής ταχύτητας και αθόρυβη μετάδοση: Η ακρίβεια ISO Grade 7, η γυαλισμένη επιφάνεια και το διάκενο πλέγματος 0,06–0,12 mm εξασφαλίζουν θόρυβο ≤65dB για λειτουργία 2000–3500 rpm.
• Ακριβής σύνδεση άνω/κάτω άξονα: Ο συνδυασμός οπισθοπορείας Spur + λοξότμητης ταχύτητας εξασφαλίζεισφάλμα συγχρονισμού ≤±0,08mmγια αποτελεσματικό συντονισμό τροφοδοσίας/σύνδεσης/πρόσληψης.
• Αντοχή σε κρούση & κόπωση: Χωρίς σπάσιμο των δοντιών κατά τη συχνή πρόσκρουση υλικού εκκίνησης/διακοπής/παχύρρευστου υλικού, επιτρέποντας ≥7500 ώρες λειτουργίας χωρίς συντήρηση.
• Ευρεία προσαρμογή υλικού μεσαίου πάχους: Ταιριάζει σε καμβά, τζιν, PU, ​​λεπτό δέρμα και υφάσματα καναπέεπίπεδες διπλές βελονιές, χωρίς σπάσιμο ή ζάρες.
• Ισχυρή εναλλαξιμότητα και εύκολη συντήρηση: ΤαιριάζειJuki 842, Brother 845, Zoje 872, Hikari 875και οικιακές μηχανές διπλής βελόνας 6Β για εύκολη αντικατάσταση.
• Συμβατό με αυτόματο κόψιμο: Η γρήγορη απόκριση και ο ακριβής συγχρονισμός των εργαλείων κοπής εξασφαλίζουν υπολείμματα ≤3mm για αποτελεσματικό αυτοματοποιημένο ράψιμο.

Πίνακας τεχνικών παραμέτρων

Κύριες Εφαρμογές

• Σετ γραναζιών κύριος άξονας + άνω/κάτω άξονας για μηχανές διπλής βελόνας σειράς 6B 842/845/872/875 (εξαρτήματα πυρήνα).
• Ειδικά ταιριαστά σετ λοξότμησης + ελικοειδή γρανάζια για συγχρονισμό διπλής βελόνας (σύγχρονα εξαρτήματα κλειδιών).
• Σετ ταχυτήτων υψηλής ταχύτητας για μηχανισμούς αγκίστρωσης, τροφοδοσίας και τύλιξης νήματος.
• Εξαρτήματα ταχυτήτων για μηχανισμούς αυτόματης κοπής νήματος, αντίστροφης ραφής και ανύψωσης ποδιών πίεσης.
• Επάνω ραφή διπλής σειράς από υλικά μεσαίου πάχους σε ρούχα (τζιν, ρούχα εργασίας), αποσκευές, παπούτσια, καπέλα, καναπέδες και σκηνές.
• Σύγχρονη επεξεργασία διπλής βελόνας τζιν, καμβά, PU, ​​λεπτού δέρματος και οικιακών υφασμάτων 1–8 mm.
• Ανταλλακτικά γραναζιών για παλιές μηχανές διπλής βελόνας 6Β (Juki, Brother, Zoje, Hikari κ.λπ.).

Πλεονεκτήματα προϊόντος

• Ακριβής συγχρονισμός διπλής βελόνας: Τα ταιριαστά εργαλεία ρυθμίζουν αυστηρά τη φάση ελέγχου για παράλληλες διπλές γραμμές και ελκυστικές βελονιές.
• Υψηλή ροπή και αντοχή στη φθορά: Ο κραματοποιημένος χάλυβας + η σκλήρυνση με ενανθράκωση/επαγωγή αποτρέπουν τη θραύση/παραμόρφωση σε χοντρά υλικά για μεγάλη διάρκεια ζωής.
• Υψηλή ταχύτητα & χαμηλός θόρυβος: Το προφίλ δοντιών ακριβείας + γυάλισμα εξασφαλίζει ομαλή, αθόρυβη λειτουργία υψηλής ταχύτητας, βελτιώνοντας το περιβάλλον του εργαστηρίου.
• Ισχυρή προσαρμογή υλικού μεσαίου πάχους: Ταιριάζει σε διάφορα υφάσματα 1–8 mm με επίπεδες, ασφαλείς διπλές βελονιές για ευρεία εφαρμογή.
• Αποδοτική και σταθερή μετάδοση: Η ακρίβεια ISO Grade 7 συγχρονίζει τους άνω/κάτω άξονες, τα άγκιστρα και τον σκύλο τροφοδοσίας για ομοιόμορφες βελονιές και λιγότερα σπασίματα.
• Ισχυρή εναλλαξιμότητα: Ταιριάζει σε μεγάλες μάρκες μηχανών διπλής βελόνας 6Β για εύκολη εγκατάσταση και αντικατάσταση, μειώνοντας το κόστος συντήρησης.
• Αντοχή σε κρούσεις και κόπωση: Αντέχει σε συχνή εκκίνηση/παύση και σε κρούση παχύρρευστου υλικού για μακροχρόνια σταθερή λειτουργία.
• Οικονομικά: Η μαζική παραγωγή με σταθερή ποιότητα εξοικονομεί κόστος λειτουργίας εξοπλισμού και χρόνου διακοπής λειτουργίας για τα εργοστάσια.

Διαδικασία Παραγωγής

• Επιθεώρηση πρώτων υλών: 40Cr/20CrMnTi ελέγχθηκε για σύνθεση, σκληρότητα και ελαττώματα για να εξασφαλιστεί ότι δεν υπάρχουν ρωγμές.
• Κοπή & σφυρηλάτηση: Κοπή χάλυβα → σφυρηλάτηση εν θερμώ για ενίσχυση της ακαμψίας της ρίζας των δοντιών (κρίσιμης σημασίας για τα σύγχρονα κωνικά γρανάζια).
• Προθερμική επεξεργασία: Η κανονικοποίηση εξαλείφει το στρες σφυρηλάτησης και βελτιώνει τη μηχανική κατεργασία.
• Τόρνισμα φινιρίσματος CNC: Το γύρισμα ακριβείας του κενού γραναζιού OD, ID και τελικής όψης εξασφαλίζει ομοκεντρικότητα ≤0,02 mm.
• Ειδοποίηση/φρεζάρισμα γραναζιών: Εξειδικευμένα μηχανήματα επεξεργάζονται προφίλ δοντιών (σπειροειδή δόντια για σύγχρονα κωνικά γρανάζια).
• Λοξοτόμηση και αφαίρεση γρεζιών: Η λοξότμηση και η στίλβωση των άκρων των δοντιών μειώνουν τον θόρυβο και το γρατσούνισμα.
• Σβήσιμο & σκλήρυνση: Η συνολική σκλήρυνση (HRC 28–32) βελτιώνει τη σκληρότητα και την αντοχή σε κρούση.
• Σκλήρυνση της επιφάνειας των δοντιών: Επαγωγική σκλήρυνση (οδοντωτοί τροχοί) ή σκλήρυνση ενανθράκωσης (σύγχρονα κωνικά/βαρέως τύπου γρανάζια) σε HRC 52–58.
• Τρίψιμο ακριβείας: Το τρόχισμα της ταυτότητας, του ημερολογίου και της επιφάνειας των δοντιών εξασφαλίζει ακρίβεια εφαρμογής και ομαλό πλέγμα.
• Σύγχρονη σύζευξη: Διπλή βελόνα σύγχρονη λοξότμηση + ελικοειδή γρανάζια περιτυλίγονται και καλύπτονται ανά ζεύγη με σφάλμα φάσης ≤±3 λεπτά τόξου.
• Επεξεργασία επιφανειών: Μαύρισμα/φωσφορικό + αντισκωριακό λάδι για αντοχή σε λάδι, σκόνη και διάβρωση.
• Πλήρης επιθεώρηση & αποθήκευση: Πλήρης έλεγχος διαστάσεων, σκληρότητας, ακρίβειας πλέγματος, συγχρονισμού διπλής βελόνας και εμφάνισης πριν από τη συσκευασία.

Γιατί να μας επιλέξετε;

• Τρίψιμο CNC 7 αξόνων: Υιοθετούμε μηχανές λείανσης CNC 7 αξόνων υψηλής ακρίβειας, που κρατούν ανοχές τόσο σφιχτές όσο ±5μm, διασφαλίζοντας ότι τα γρανάζια λειτουργούν αθόρυβα, ομαλά και με εξαιρετική αντοχή.
• Ισχυρή τεχνική τεχνογνωσία:Η βασική μας ομάδα Ε&Α περιλαμβάνει επαγγελματίες διδακτορικούς και μεταπτυχιακούς που ειδικεύονται στην τεχνολογία σπειροειδών κωνικών γραναζιών, παρέχοντας ισχυρή τεχνική υποστήριξη για πολύπλοκα έργα.
• Αυστηρές δοκιμές και υψηλή ακρίβεια: Όλα τα γρανάζια υποβάλλονται σε 100% έλεγχο με τα συστήματα μετρολογίας Gleason. Μπορούμε να επιτύχουμε ακρίβεια βαθμού DIN 6 με αυστηρό έλεγχο του προφίλ των δοντιών και των σφαλμάτων κατεύθυνσης, διατηρώντας την ποιότητά μας στο κορυφαίο επίπεδο της βιομηχανίας.
• Υψηλή απόδοση μετάδοσης:Τα σχέδια ταχυτήτων μας υποστηρίζουν αναλογία μείωσης ενός σταδίου έως και 300:1, με την πραγματική απόδοση μετάδοσης να φτάνει πάνω από 95%, βελτιώνοντας σημαντικά τη χρήση ενέργειας.
• Εξαιρετική αντοχή και αποδοτικότητα κόστους:Τα εργαλεία μας προσφέρουν 40% χαμηλότερο κόστος κύκλου ζωής και ποσοστό αστοχίας κάτω από 0,5%, διασφαλίζοντας σταθερή μακροπρόθεσμη λειτουργία και μειωμένο κόστος συντήρησης.
• Γρήγορη απόκριση και σύντομος χρόνος παράδοσης:Με την υποστήριξη της ψηφιοποιημένης διαδικασίας παραγωγής μας, είμαστε σε θέση να συντομεύσουμε τον κύκλο παράδοσης σε 20 μόνο εργάσιμες ημέρες, βοηθώντας σας να επιταχύνετε την ανάπτυξη και την έναρξη του έργου.
• Δυνατότητα επαγγελματικής προσαρμοσμένης σχεδίασης: Παρέχουμε πλήρως προσαρμοσμένες λύσεις γραναζιών για εφαρμογές που απαιτούν προφίλ υψηλής μείωσης, υψηλής ταχύτητας, βαρέως φορτίου, χαμηλού θορύβου και ειδικά προφίλ μικρών δοντιών, με βάση τις πραγματικές συνθήκες εργασίας σας.
