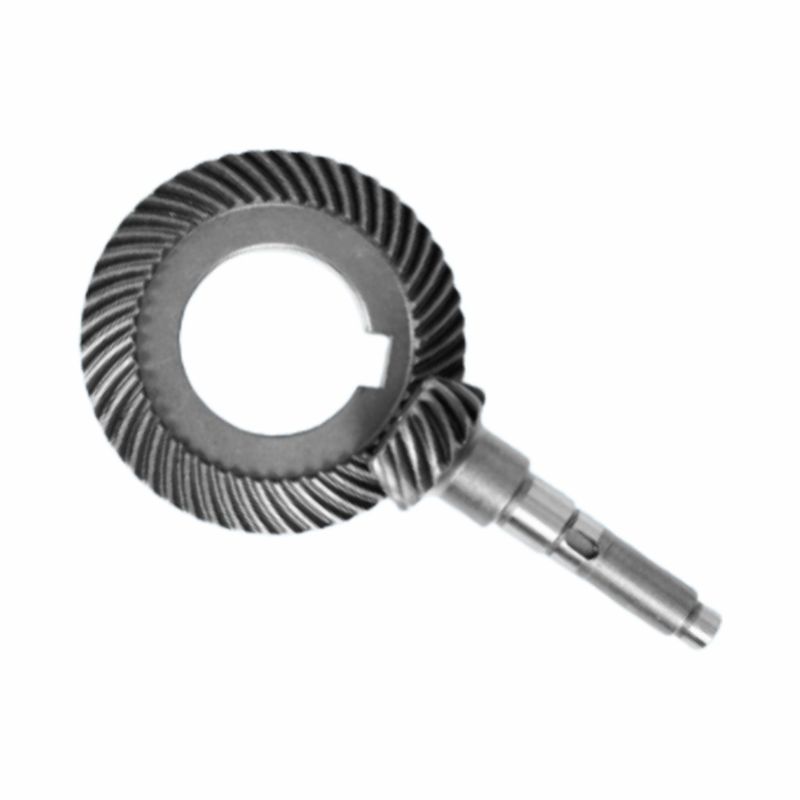

Υποειδής γωνιακή συσκευή μετατροπής 80 μοίρες εμπλοκής για μικροαναγωγό

Κιτ ταχυτήτων Hypoid Angle Gear 80 Degree Engagement for Micro Reducer

1. Η τεχνική αρχή και τα δομικά χαρακτηριστικά
① Μη τυποποιημένος σχεδιασμός γωνίας τομής άξονα

• Γωνία άξονα 80°:Διαφορετικά από την κατακόρυφη μετάδοση 90° των παραδοσιακών υποειδών γραναζιών, οι άξονες εισόδου και εξόδου αυτού του γραναζιού είναι διατεταγμένοι σε γωνία 80°, η οποία είναι κατάλληλη για σενάρια όπου ο χώρος είναι περιορισμένος ή απαιτείται μη ορθογώνια μετάδοση.
• Μετατόπιση άξονα:Το σημείο πλέξης του υποειδούς γραναζιού δεν βρίσκεται στον άξονα, αλλά ο σχεδιασμός μετατόπισης βελτιστοποιεί την κατανομή της τάσης επαφής της επιφάνειας του δοντιού για να βελτιώσει τη φέρουσα ικανότητα.

② Διαδικασία λείανσης γραναζιών και χαρακτηριστικά υλικού

• Επεξεργασία σκληρής επιφάνειας δοντιού:Υιοθετείται η διαδικασία ενανθράκωσης και σβέσης, η σκληρότητα της επιφάνειας του δοντιού είναι έως 56-62HRC και μετά από λείανση υψηλής ακρίβειας, η τραχύτητα της επιφάνειας του δοντιού Ra≤0,8μm και το επίπεδο ακρίβειας μπορεί να φτάσει το ISO 10 ή παραπάνω, γεγονός που μειώνει σημαντικά τη φθορά και τον θόρυβο.
• Τεχνολογία συνεχούς hobbing:Χρησιμοποιώντας μια πλήρη μηχανή κατεργασίας CNC σπειροειδούς κωνικού γραναζιού, συνεχή κοπή με ευρετηρίαση μέσω κοπτικής κεφαλής διπλής στρώσης, αποφυγή της απώλειας ακρίβειας του παραδοσιακού διακοπτόμενου σχίσματος δοντιών και υποστήριξη ανεξάρτητης ρύθμισης παραμέτρων κοίλων και κυρτών επιφανειών.

③ Μικρογραφημένος σχεδιασμός

• Συμπαγής σχεδιασμός:Διατίθενται διαμέτρους τόσο μικρές όσο 38 mm και το βάρος είναι μικρό, γεγονός που τις καθιστά κατάλληλες για ενσωμάτωση σε εξοπλισμό ακριβείας.
• Διαμόρφωση κοίλου άξονα:Ορισμένα μοντέλα χρησιμοποιούν κοίλο άξονα εξόδου για την άμεση τοποθέτηση συνδέσμων ή βιδών, απλοποιώντας τη μηχανική σχεδίαση.

2. Πλεονεκτήματα απόδοσης

① Υψηλός λόγος μείωσης και υψηλή απόδοση

• Σχέση μετάδοσης ενός σταδίου έως 300:1:Σε σύγκριση με τους μειωτήρες ατέρμονων ταχυτήτων (απόδοση μόνο 60%-70%), τα υποειδικά γρανάζια έχουν απόδοση μεγαλύτερη από 90% και δεν έχουν αυτοκλείδωμα, κάτι που είναι κατάλληλο για σενάρια που απαιτούν αμφίδρομη μετάδοση.
• Λειτουργία χαμηλού θορύβου:Η μέθοδος εμπλοκής με ελικοειδή δόντια μειώνει την κρούση και με τη διαδικασία λείανσης με γρανάζια, ο θόρυβος μπορεί να ελεγχθεί κάτω από 60dB, κάτι που είναι καλύτερο από αυτό των συνηθισμένων κωνικών γραναζιών.

② Υψηλή χωρητικότητα φορτίου και μεγάλη διάρκεια ζωής

• Αυξημένη δύναμη επαφής:Μετά την ενανθράκωση και το σβήσιμο, σχηματίζεται ένα σκληρυμένο στρώμα 0,3-0,5 mm στην επιφάνεια του δοντιού και η τάση επαφής μπορεί να αυξηθεί περισσότερο από 30% σε συνδυασμό με τη βελτιστοποιημένη σχεδίαση ζώνης επαφής επιφάνειας δοντιού.
• Αντοχή κραδασμών:Κατάλληλο για συχνές συνθήκες εκκίνησης-διακοπής ή διακυμάνσεων φορτίου.

③ Χωρική προσαρμοστικότητα

• Ευέλικτη εγκατάσταση:Υποστηρίζει εγκατάσταση φλάντζας, τοποθέτηση ποδιού και άλλες μεθόδους και ο άξονας εξόδου μπορεί να προσαρμοστεί ώστε να προσαρμόζεται σε πολύπλοκες μηχανικές δομές.
• Βελτιστοποίηση απόστασης μετατόπισης:Ρυθμίζοντας τη μετατόπιση του άξονα, η δύναμη του μικρού τροχού μπορεί να εξισορροπηθεί με την απόδοση μετάδοσης.

3. Τυπικά σενάρια εφαρμογής
① Βιομηχανικός αυτοματισμός

• Συνεργατικές αρθρώσεις ρομπότ:Για παράδειγμα, οι αρθρώσεις του καρπού των ρομπότ διπλού βραχίονα χρησιμοποιούν υποειδείς γρανάζια 80° για να επιτύχουν μετάδοση υψηλής πυκνότητας ροπής ενώ μειώνουν τον όγκο της άρθρωσης.
• Στάδιο τοποθέτησης ακριβείας:Ένας μηχανισμός χειρισμού πλακιδίων σε εξοπλισμό ημιαγωγών που διασφαλίζει την ακρίβεια τοποθέτησης (σφάλμα επαναληψιμότητας ≤± 1 λεπτό τόξου) χρησιμοποιώντας υψηλή αναλογία μείωσης και χαρακτηριστικά χαμηλής οπισθοδρόμησης.

② Μηχανήματα Ιατρικών & Τροφίμων

• Οδηγίες χειρουργικών οργάνων:Οι περιστρεφόμενες αρθρώσεις, όπως τα ενδοσκόπια, απαιτούν χαμηλό θόρυβο, μεγάλη διάρκεια ζωής και υλικά συμβατά με τον FDA.
• Εξοπλισμός συσκευασίας τροφίμων:ο μηχανισμός ευρετηρίου της μηχανής πλήρωσης υψηλής ταχύτητας πρέπει να αντέχει συχνές κρούσεις εκκίνησης-σταματήματος και τα ανθεκτικά στη φθορά χαρακτηριστικά του υποειδούς γραναζιού μπορούν να παρατείνουν το διάστημα συντήρησης.

③ Αεροδιαστημική & Στρατιωτική

• Σύστημα ελέγχου πτήσης UAV:Ο μικρομειωτήρας χρησιμοποιείται για έλεγχο σερβομηχανισμού και η γωνία τομής του άξονα 80° βελτιστοποιεί τη διάταξη του εσωτερικού χώρου της ατράκτου.
• Συσκευές καθοδήγησης πυραύλων:Σε ακραίες θερμοκρασίες (-50°C έως 125°C) και περιβάλλοντα κραδασμών, τα γρανάζια που έχουν σβήσει με ενανθράκωση είναι πιο αξιόπιστα από τα παραδοσιακά ατέρμονα γρανάζια.

4. Προτάσεις συντήρησης και επιλογής

• Απαιτήσεις λίπανσης:Το λιπαντικό πρέπει να αντικατασταθεί μετά από 300 ώρες από την πρώτη λειτουργία και η στάθμη του λαδιού πρέπει να ελέγχεται κάθε 3000 ώρες ή μισό χρόνο
• στη συνέχεια να αποφύγετε την ανάμειξη ορυκτελαίου με συνθετικό λάδι.
• Επιθεώρηση σφραγίδας λαδιού:Βεβαιωθείτε ότι η τσιμούχα λαδιού είναι εμποτισμένη με λάδι κατά τη μακροχρόνια αποθήκευση για να αποτρέψετε τη σκλήρυνση των χειλιών. Εάν διαπιστωθεί διαρροή λαδιού κατά τη λειτουργία, η τσιμούχα λαδιού πρέπει να αντικατασταθεί εγκαίρως.
