Στρίψιμο υποειδούς πλέγματος βέβλος άξονας πινιόν εκτόπισμα για μειωτή κεραμικών

Μετατόπιση άξονα οδοντωτών τροχών με λοξό υποειδές πλέγμα για μειωτήρα κεραμικής

Δομικά χαρακτηριστικά

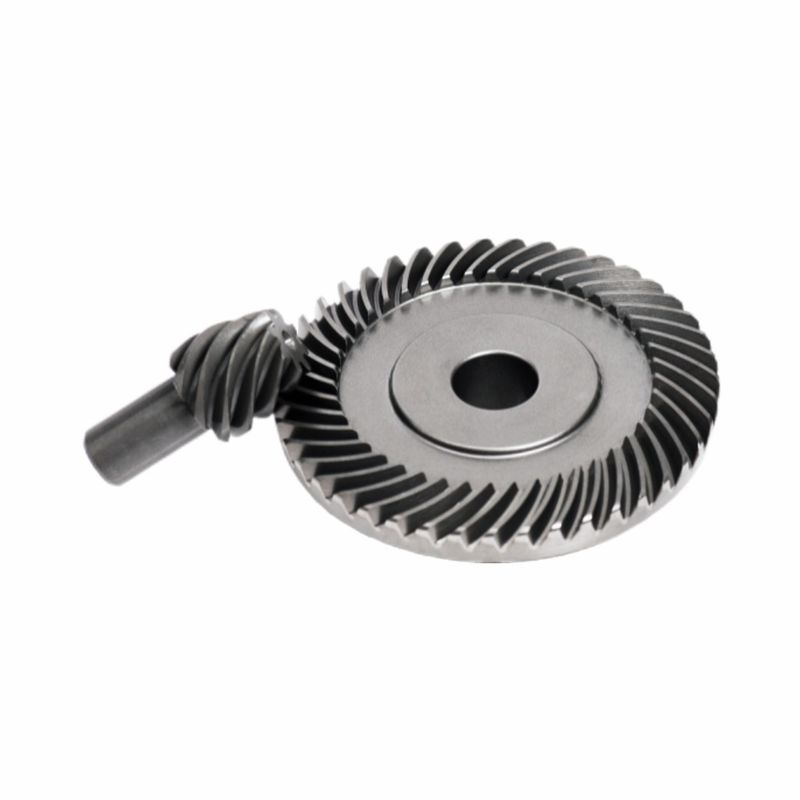

Μετατόπιση άξονα:Ο άξονας του πινιόν (το γρανάζι με τον άξονα στα αριστερά είναι μικρότερο) δεν βρίσκεται στο ίδιο επίπεδο με τον άξονα του μεγάλου γραναζιού (το μεγαλύτερο γρανάζι δίσκου στα δεξιά) και υπάρχει σημαντική μετατόπιση. Αυτός ο σχεδιασμός offset επιτρέπει ευέλικτη διάταξη στον μειωτήρα, αποτελεσματική χρήση του χώρου και πιο συμπαγή σχεδιασμό δομής μετάδοσης.
Διαφορές γωνίας έλικας:Η έλικα του γραναζιού πινιόν είναι πιο συμπαγής και κεκλιμένη και η γωνία έλικας είναι μεγαλύτερη από αυτή του γραναζιού ταύρου. Αυτό καθιστά τη διάμετρο του πινιόν σχετικά μεγαλύτερη με τον ίδιο συντελεστή και αριθμό δοντιών, γεγονός που ενισχύει την αντοχή του γραναζιού και έχει υψηλότερο βαθμό επικάλυψης κατά το πλέγμα, που μπορεί να μεταδώσει πιο ομαλά την ισχύ κατά τη διαδικασία μετάδοσης, να μειώσει τους κραδασμούς και τον θόρυβο και να καλύψει τις ανάγκες σταθερής λειτουργίας του μειωτήρα κεραμικής.


Χαρακτηριστικά προφίλ δοντιών
Σχήμα δοντιού:Από την κατεύθυνση του δοντιού, μπορεί να διαπιστωθεί ότι το σύρμα δοντιού παρουσιάζει ένα σχήμα τόξου, το οποίο είναι βολικό για το τρόχισμα του δοντιού κατά την επεξεργασία, το οποίο συμβάλλει στην επίτευξη υψηλής ακρίβειας, έτσι ώστε να προσαρμοστεί στις απαιτήσεις μετάδοσης υψηλής ταχύτητας και υψηλής ακρίβειας του μειωτήρα κεραμικής.
Τύπος ύψους δοντιού:Το γρανάζι ανήκει στον τύπο δοντιού συρρίκνωσης, το ύψος του δοντιού συρρικνώνεται σταδιακά από το μεγάλο άκρο στο μικρό άκρο, αυτός ο σχεδιασμός ύψους δοντιού βοηθά στη βελτιστοποίηση της κατανομής δύναμης του γραναζιού, διασφαλίζοντας παράλληλα την αντοχή μετάδοσης και βελτιώνει την απόδοση μετάδοσης.


Σχήμα εμφάνισης
Κατά προσέγγιση κωνικό γρανάζι:το μεγάλο γρανάζι έχει σχήμα δίσκου στο σύνολό του και τα δόντια κατανέμονται ακτινικά από το κέντρο προς τα έξω, παρόμοια με τη μορφή διαστολής του κωνικού γραναζιού, αλλά διαφέρει από τα συνηθισμένα κωνικά γρανάζια λόγω της μετατόπισης του άξονα και του μοναδικού σχήματος επιφάνειας των δοντιών. Το πινιόν έχει σχήμα άξονα, δικτυωμένο με το μεγάλο γρανάζι και τα δύο συνεργάζονται για να επιτύχουν λειτουργίες μετάδοσης ισχύος και επιβράδυνσης.
Εφαρμογή μεγάλου και μικρού γραναζιού:Το μικρό γρανάζι είναι μικρότερο και έχει λιγότερα δόντια από το μεγάλο γρανάζι και το μεγάλο γρανάζι έχει μεγάλο όγκο και περισσότερα δόντια. Όταν ο μειωτήρας κεραμικής λειτουργεί, το γρανάζι οδηγεί το μεγάλο γρανάζι να περιστραφεί και μέσω της δικτυωτής μετάδοσης των δύο, επιτυγχάνεται το αποτέλεσμα της μείωσης της ταχύτητας και της αύξησης της ροπής, έτσι ώστε να παρέχεται κατάλληλη ισχύς εξόδου για κάθε τμήμα εργασίας του μειωτήρα κεραμικής.

DINGSCO Precision Gear Solutions —Πρωτοποριακή Δύναμη στη Μετάδοση Εξοπλισμού

Βασικά πλεονεκτήματα: Εξοπλισμός αιχμής × Ψηφιοποιημένες διαδικασίες × Υπηρεσίες πλήρους κύκλου


Ως κορυφαίος κατασκευαστής εργαλείων ακριβείας, η DINGSCO ειδικεύεται στην εξατομικευμένη παραγωγή μικροσκοπικών σπειροειδών κωνικών γραναζιών υψηλής ακρίβειας και υποειδών γραναζιών μέσω των πολλαπλών μηχανών λείανσης/φρεζαρίσματος σπειροειδών κωνικών γραναζιών πέντε συνδέσμων CNC επτά αξόνων και της τεχνολογίας σπειροειδούς κοπής λοξοτμήσεων Gleason. Με κατηγορία ακριβείας DIN 6 (σφάλμα προφίλ δοντιού ≤ ±5μm), απόδοση μετάδοσης 95%+ και εξαιρετικά υψηλές αναλογίες μείωσης, παρέχουμε αξιόπιστες λύσεις μετάδοσης για ρομποτική, κινητήρες, οχήματα νέας ενέργειας και πολλά άλλα.

Γιατί να επιλέξετε την DINGSCO;
✅Υψηλή Ακρίβεια:Επιτυγχάνοντας ακρίβεια βαθμού DIN 6, που οδηγεί τη βιομηχανία στον έλεγχο των σφαλμάτων προφίλ δοντιών.

✅Υψηλή απόδοση:Με αναλογία μείωσης ενός σταδίου έως και 300:1 και απόδοση μετάδοσης άνω του 95%.

✅Αντοχή:40% χαμηλότερο κόστος κύκλου ζωής, <0,5% ποσοστό αποτυχίας.
✅Γρήγορη απόκριση:Η ψηφιακή διαδικασία μπορεί να συντομεύσει τον κύκλο παράδοσης σε 20 εργάσιμες ημέρες.

Επικοινωνήστε μαζί μας σύντομα για προτάσεις βελτιστοποίησης ταχυτήτων και προσομοιώσεις 3D meshing!
